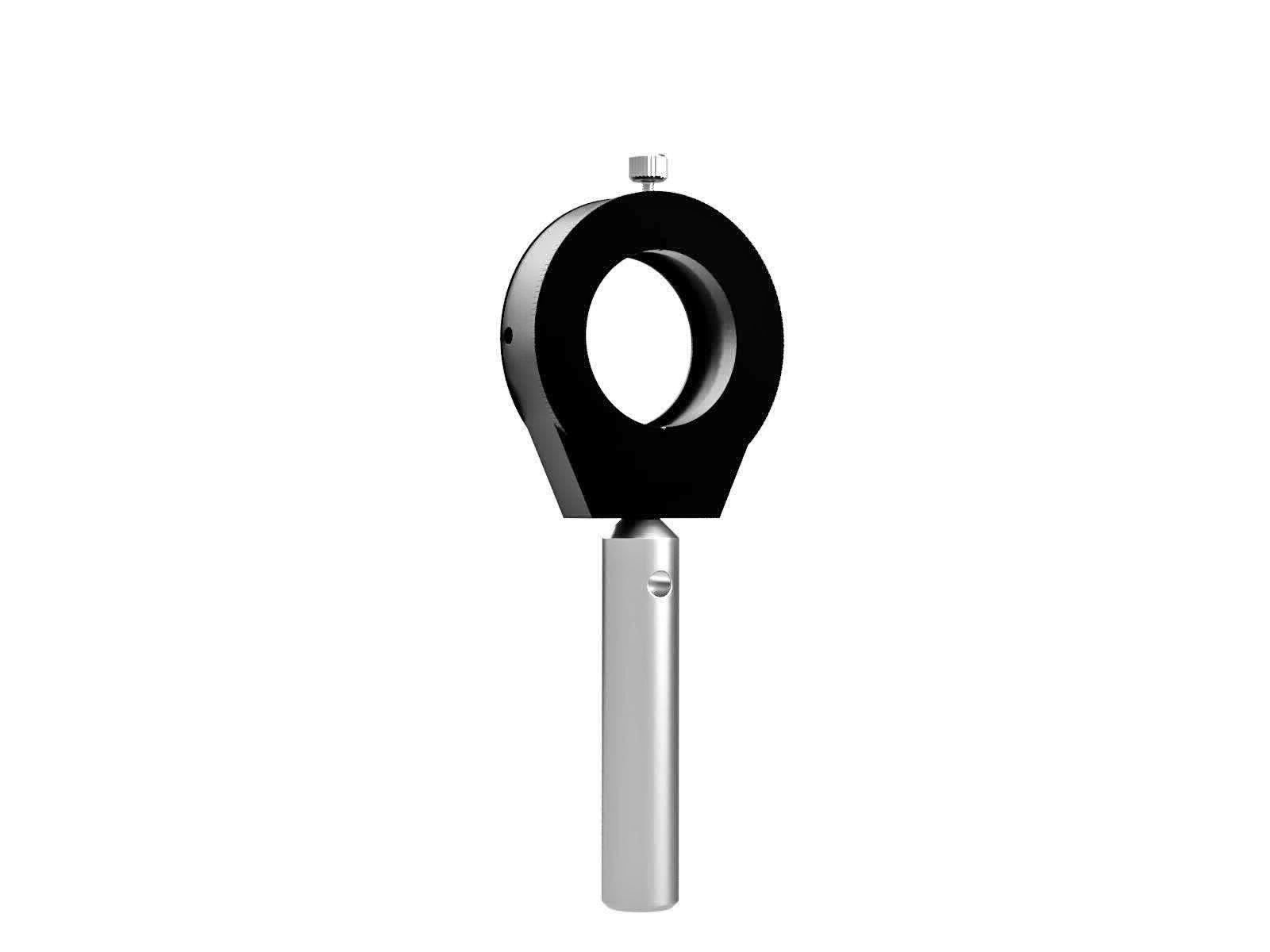

SIGMA西格玛 MPHN-30R 偏光镜镜架
◦SPH型偏光镜镜架具有微调机构，可精密调整偏光板，得到更高的消光状态。
◦PH，SPH型偏光镜镜架的刻度盘可自由转动，方便偏光轴或晶轴方向的调整。
◦SPH型偏光镜镜架的安装方向可以改变90度，可方便地更改为侧面微调或读取刻度。
◦SPH型偏光镜镜架具有微调锁紧机构，可避免调整后的误动作。
◦使用螺纹环和树脂垫圈固定元件。
◦MPH型偏光镜镜架适用于小型化的光学系统或在狭小空间使用。
更多信息| 目录编号 | W4027 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 图纸下载 |
|
|---|
| 信息 | ▶可定制目录中没有的非标尺寸用的类似镜架。
▶PH和SPH型偏光镜镜架可以卸下镜框改换为偏光棱镜适配器。
WEB参照/カタログコードW4028
▶承接定制更改立柱长度。（如订货时指定了立柱长度的话，我们负责更 换长度后出货。）立柱长度相差大，也许会收取一定的差额费用，详情请咨询。 |
|---|
| 注意 | ▶PH和SPH型偏光镜镜架，如卸下立柱使用M6螺栓固定时，螺栓的该螺纹部不能超过5mm。
如果螺纹部太长，螺栓的顶端会与镜架的旋转机构干涉，导致镜架无法平滑旋转。 |
|---|
| 技术指标 | | 主要材料 | 铝合金 | | 表面处理 | 黑色氧化 | | 适用元器件外径 φD | φ30 mm | | 适用元器件厚度 | 2～8.5 mm | | 最小刻度值 | 2° | | 有效直径 φE | φ27 mm | | 光轴高度 B | 27.5 mm | | MAX A | 56 mm | | φC | φ45 mm | | 自重 | 0.09 kg |
|
|---|
