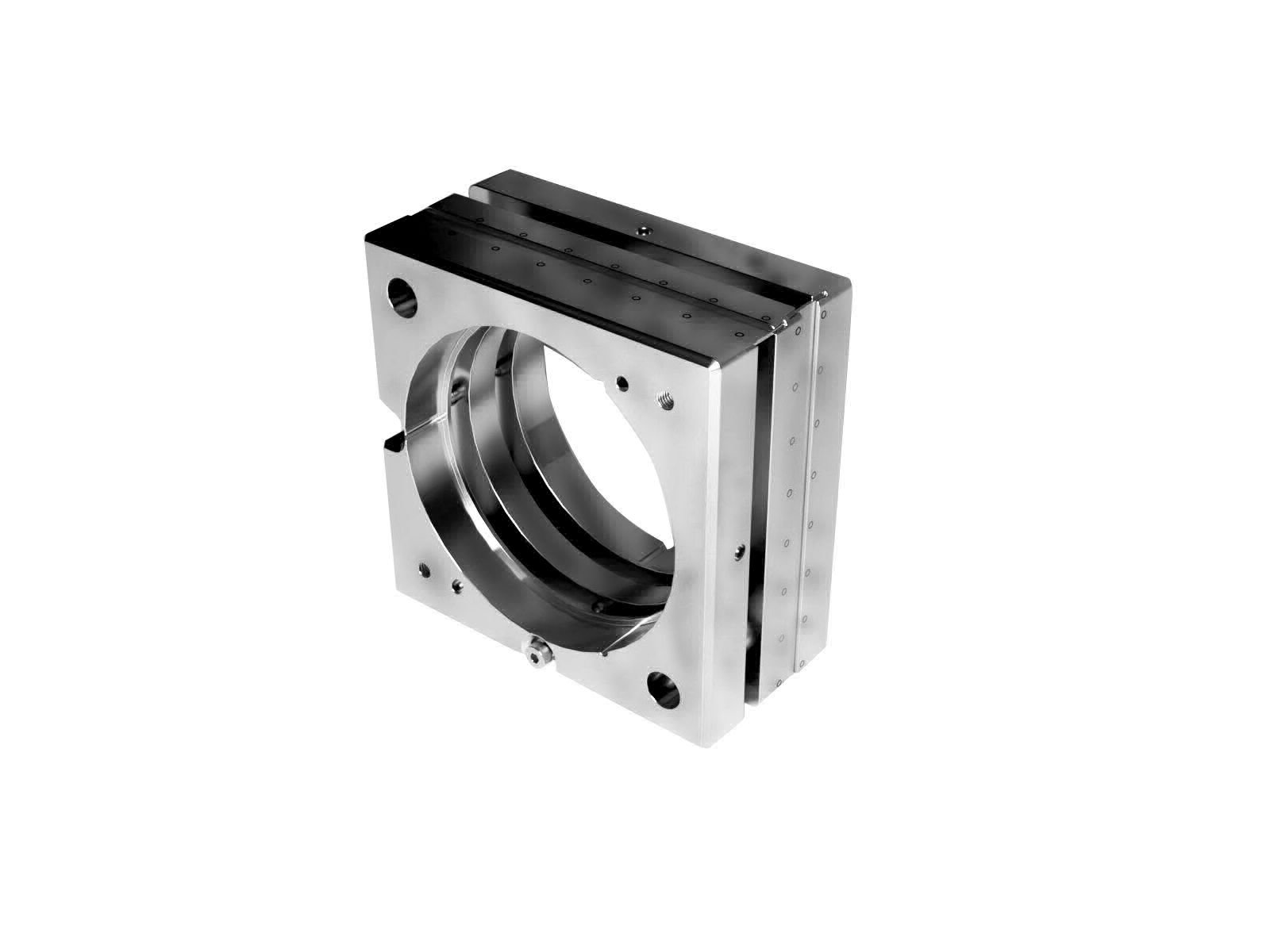

SIGMA西格玛    FM-50.8   柔性铰链2维可调镜架

  • FM系列镜架有2大类，一种是可在前后两个方向在光轴方向安装的方块型，另一类附带支架，其镜片表面和镜架安装面垂直，概要如下图。
  • FM的前板或后板都能安装镜片，而且可选从镜片的反射面侧或安装面侧进行角度调整。
  • 2个不同类型的镜架，都是使用2个M3螺钉固定。
  • 推荐使用镜架侧面的3处树脂螺钉固定镜片。但同时，也备有用于粘接用的φ1.5mm的工艺孔。
  • FM的前后两面，FM-L的底部，均备有φ2mm的定位销孔。

更多信息
目录编号W4160
RoHS是
CE否
资料下载

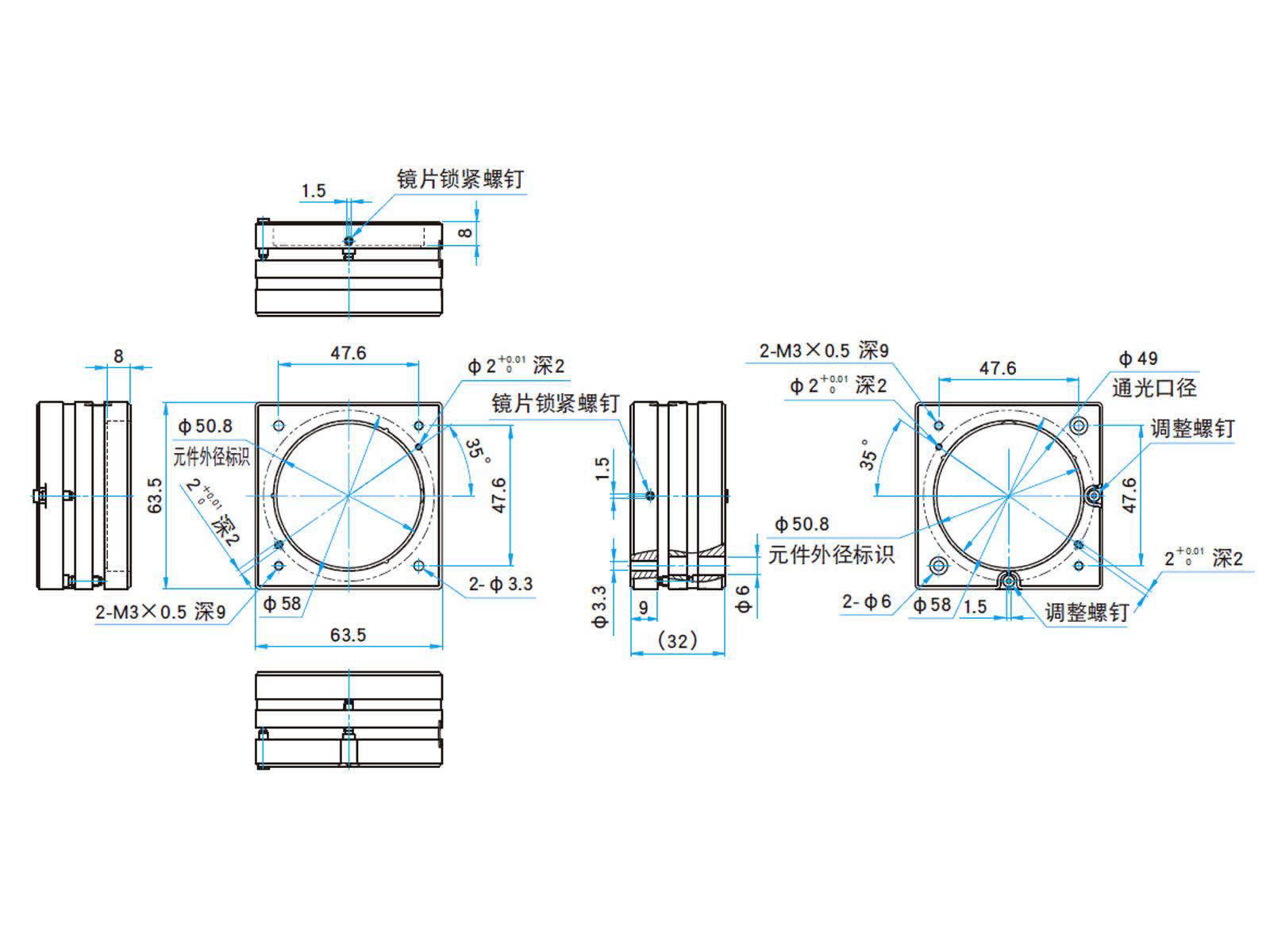

图纸下载



信息
  • 承接定制此柔性铰链镜架固定用底板。
  • FM可以使用调整侧的 M3(2处)螺孔和反面的M3螺孔(2处)，以及M3螺钉(2根)用通孔(φ3.3mm)安装固定。使用通孔固定时，建议使用φ4.5mm以下的小头M3螺钉。
  • FM-L柔性铰链镜架,
注意
  • 镜框之间的柔性铰链采用焊接工艺制造，所以侧面可见多处焊点
  • 固定FM-L时，需用特殊短头的L型内六角扳手。如手头只有普通扳手的话，可把镜架从支架上拆下，先把支架固定到底座后，再装回镜架部分。另外，也可将镜架部分安装到支架的另一侧，使用普通的内六角扳手和底座的安装了。
  • 固定镜架用M3螺钉不是附属品，请用户自己准备。
  • FM和FM-L非常适用0°入射光束，但不建议用于同时要求透过的45°入射用途。
自重0.375 kg
主要材料不锈钢
调整轴数2 轴
调整范围(俯仰)±1.5 °
调整范围(方位)±1.5 °
适用元器件外径φ50.8 mm
适用元器件厚度> 2 mm
表面处理无
分辨率(俯仰)约0.24 °/周
分辨率(方位)约0.24 °/周
有效直径φ49 mm
