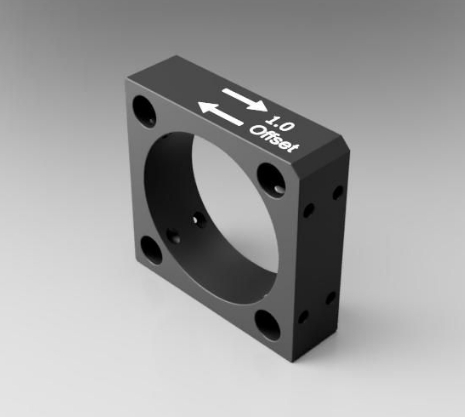

SIGMA西格玛 C30-OFS-1.0 笼式固定式安装板
◦ 分别对应分光镜厚度1mm、3mm、5mm的3种规格。
◦ 请和和笼式导杆（C30-RO-6-10 4根）配合使用。
更多信息| 目录编号 | W4802 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 图纸下载 |
|
|---|
| 信息 | ▶如需要在其他部件上固定笼式结构，或网站上没有登载的零部件时，请垂询。
▶关于使用笼式结构的光学系统，请来信垂询。 |
|---|
| 注意 | ▶分光镜产生的光轴偏移量的大小，和入射角度，波长，基板材质等有关。
入射角度：45°，可见光(e线)、材质：BK7以外条件使用的话，会有光轴偏移的残余。实际偏移量的计算，请参考产品样本《主要的光学公式和关系式》的有关部分。| 偏移量 | 约1.0mm |
|---|
| 组装 | 从导杆端面插入 |
|---|
| Optics Thickness | 3mm用 |
|---|
| 透射直径 | φ32mm |
|---|
| 导杆直径(间距) | φ6mm （30x30mm） |
|---|
| 自重 | 0.024kg |
|---|
| 主要材料 | 铝合金 |
|---|
| 表面处理 | 黑色氧化 |
|---|
|
|---|
