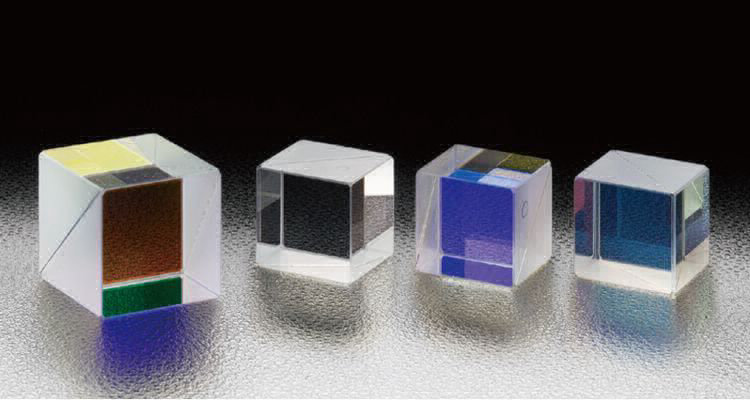

SIGMA西格玛 HBCH-15-IR 复合立方体半反射镜
◦因为是多层电介质膜和金属膜的复合膜，兼备非偏光和宽带谱区两个特点。
◦由于是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与有效范围直径相同时，透过光或反射光不会渐晕或变小。
◦和直线偏光的偏光方向无关，反射光和透过光的分束比（１：１）保持不变。
更多信息| 目录编号 | W3013 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 信息 | ▶承接制造产品目录之外的尺寸或波长，分束比的光学零件。请利用客户问询单。
WEB参照/カタログコードW3802
▶要求保证反射波面精度或透过波面精度时，请联系我们。
▶「波长特性数据」（仅供参考，EXCEL档案格式）请参考【这里】。 |
|---|
| 注意 | ▶请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时，反射率或分束比，偏光特性可能会改变。
▶复合膜有金属膜的少量吸收（10〜15%）。因此，透过光和反射光之和也不会是100%。
▶入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。
▶由于材料的折射率和玻璃厚度的影响，透过光或反射光会发生波长分散。而且，在收缩或发散的入射光线中使用后，可能产生色差或球差。 |
|---|
| 技术指标 | | 材质 | BK7 | | 基板面型精度 | λ/4 | | 透过光束偏角 | ＜5′ | | 镀膜 | 斜面 多层电介质膜和金属膜的复合膜
侧面4面 防反射膜 | | 入射角度 | 0° | | 分束比(反射：透过) | 1:1 | | 激光损伤阈值(参考值) | 0.3J/cm2 (脉冲宽10ns，重复频率20Hz) | | 表面质量 | 40−20 | | 有效范围 | 外形尺寸85%的正方形的内切圆 | | 适用波长 | 1300 - 1550nm | | A＝B＝C | 15mm | | 透过率 | 45±10%(1400nm) | | P·S偏光的透过率差｜Ｔp-Ts｜ | ＜10％ |
|
|---|
