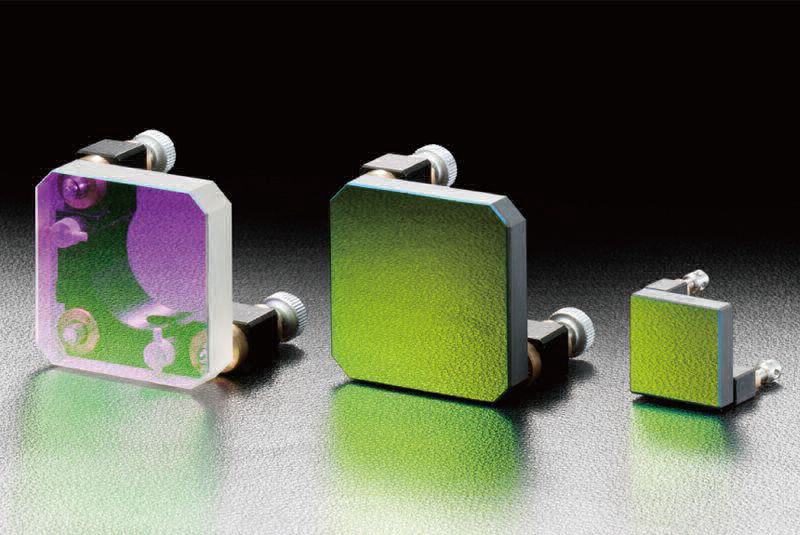

SIGMA西格玛 GMMUHP-24.4-532 无框架反射镜镜架
◦无框反射镜是在精密抛光的陶瓷上镀膜，与一般反射镜的特性相比没有差异。
◦最大限度地扩大反射镜的有效面积，并且，具有结构紧凑的反射镜调整机构。
◦反射波面不会随温度变化而变形，最适合于精密的光学系统。
◦ 这个产品保证镀膜后(支架状态)的面型精度。
◦具有高激光损伤阈值，强激光也可使用。
更多信息| 目录编号 | W3001 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 图纸下载 |
|
|---|
| 信息 | ▶在基板上的安装方法和MHG反射镜支架一样。 （WEB参照/カタログコードW4001）
▶可以安装台柱PST-＊＊：另售（WEB参照/カタログコードW6039）或立柱RO-＊＊：另售（WEB参照/カタログコードW6052）。
▶各波长的「波长特性数据」（仅供参考、透過率的单位为T[％]）请参考【这里】。 |
|---|
| 注意 | ▶产品中不附有保证面型精度数据。需要保证面型精度数据文件时，需要额外文件制作费用。请至营业部门问询。
▶激光等的直线偏振光射入分光镜时，反射率或透过率随偏振方位发生变化。需要严格地调整分束比为1:1时，请45度倾斜偏振光方位或使用圆偏 光。
▶多层电解质膜的反射率波长特性随入射光束的偏光状态变化。P偏光与S偏光相比，反射率变低，反射带谱区变窄。
▶技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。
▶用于45°以外的入射角度时，反射率有可能降低。
▶在设计波长以外的波长谱区使用时，反射率有可能降低。 |
|---|
| 激光损伤阈值 | 26.5J/cm2 |
|---|
| 镀膜范围 | 23×23mm |
|---|
| 适用波长 | 532nm |
|---|
| 反射镜部形状 | 24.4×24.4×7mm |
|---|
| 外形尺寸 | 24.4×24.4mm |
|---|
| 厚度 | 7mm |
|---|
| 面型精度保证范围 | φ20mm |
|---|
