EXCELITAS埃塞力达 ZS 0609-4V0A 闪光灯触发线圈
闪光灯触发线圈

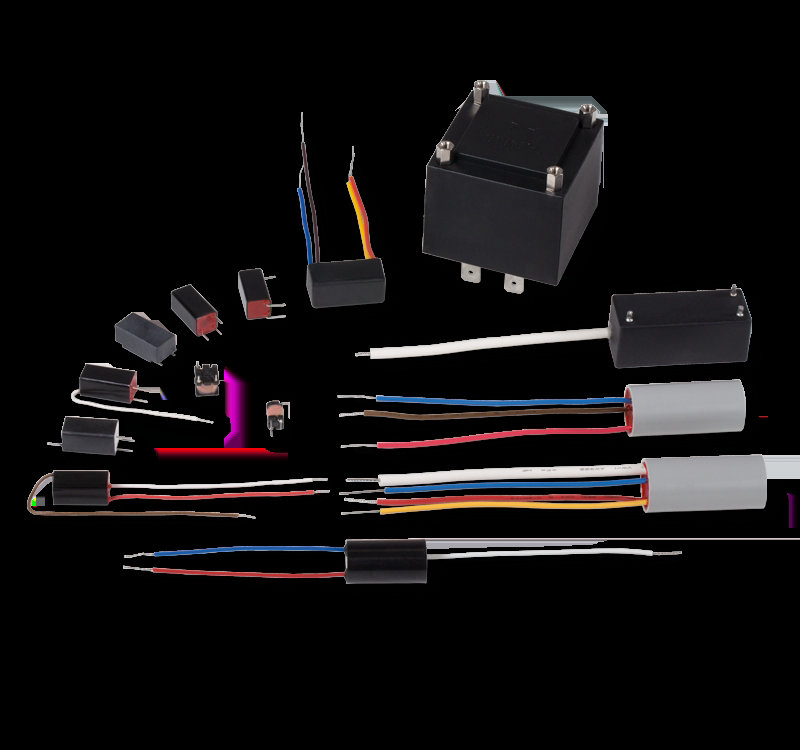

影响氙气闪光灯内初始电离的过程称为“触发”。触发会在气体中产生足够大的电压梯度，以引起灯的电离。大多数闪光灯应用使用触发线圈（也称为触发变压器）来产生持续时间较短（通常为几微秒或更短）的高压脉冲。埃赛力达提供种类繁多的触发线圈，其具有多种尺寸以及较高的电压输出范围，可用于闪光灯的外部和串联触发。这些触发线圈有多种配置，也适用于SMD装置。
埃赛力达提供两种不同类型的电路和变压器，用于引发实现电离所需的电压——串联注入式触发以及用相关线圈实现的外部触发。
外部触发使用高压触发脉冲在闪光灯内的阳极和阴极之间产生稀薄的电离流光。可以使用缠绕在周围的细镍线或灯壳表面上的金属条来实现此电压与闪光灯的耦合。这些类型的触发线圈通常比用于串联注入式触发的线圈更轻、更小且更便宜。
串联触发提供更高的定时精度，通常与激光器中的液冷灯结合使用。触发线圈通常较大，因为它们不仅产生高压点火，而且还必须应对数千安培数量级的闪光灯电流。
| 零件类型 | 触发类型 | 最大次级电压/kV（空载） | 最大初级电压/kV（空载） | 最大触发能量/mWs | 最大触发能量/W | 变压器比率 | 初级电感
µH | 触发电容 | 尺寸/毫米 |
|
|
|
|
|
|
|
| CZ / µF | 宽度 | 高度 | 长度 |
| ZS 0609-4V0A | 并联 | 5 | 250 | 2 | 0.2 | 1: 43 | 2 | 0.022- 0.068 | 5 | 5 | 8 |
| ZS 1090-MZ1 | 并联 | 7 | 330 | 3 | 0.2 |
|
