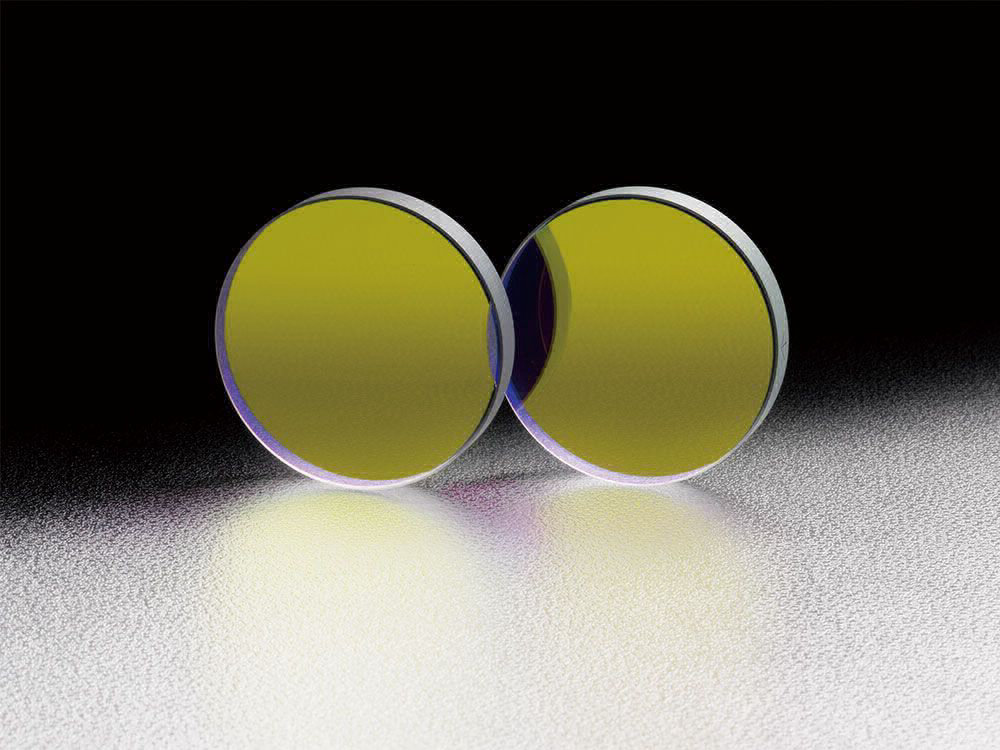

SIGMA西格玛 YHSQ-50C08-266/355 高调波分离器
- 由于使用多层电介质膜，膜系没有吸收，也可用于高能量密度的激光。
- 由于是平板型，也可用于大口径的激光。
- 99.2%以上的高反射率（双波长产品98%以上），分离反射波段和透过波段。
更多信息| 目录编号 | W3024 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
反射率波长数据 |
|---|
| 信息 | - 承接定制不同于规格品的指定波长分光特性的分光镜，欢迎利用相应的咨询表申请定制。
- 要求保证反射波面精度或透过波面精度时，请联系我们。
|
|---|
| 注意 | - 由于基板的折射率和厚度的作用，透过光的光路相对于入射光平行移动数mm。
- 用于45°之外的入射角时，透过率，反射率波长特性会变化。
- 请把基板侧面的箭头符号指定的那面作为反射面使用。在反面一侧反射时，可能会产生光量损失或鬼影。
- 透过光中几乎不混有反射波长的光线，但反射光会混有透过波长的光线。（5%〜15%）
- 透过率的波长特性随激光的偏光方向变化。技术指标表示的是P偏光和S偏光的平均值。请在确认激光实际的偏光方向后使用这些元件。技术指标的透过率是用P偏光和S偏光的平均值来表示的。
|
|---|
| 技术指标 | | 材质 | 合成石英 | | 基板面型精度 | λ/10 | | 镀膜 | 正面：多层电介质膜
反面：防反射膜 | | 入射角度 | 45° | | 平行度 | ＜5″ | | 表面质量 | 20−10 | | 有效直径 | 外径的90% | | 外径 φD | φ50mm | | 厚度 t | 8mm | | 反射率(P偏光和S偏光的平均值) | ＞98％ (266nm)
＞98％ (355nm) | | 透过率(P偏光和S偏光的平均值) | R＜10％(T＞90％)(532nm)
R＜10％(T＞90％)(1064nm) | | 激光损伤阈值※ | 2J/cm2(266nm)
5J/cm2(355nm) |
※激光脉冲宽10ns，重复频率20Hz |
|---|
