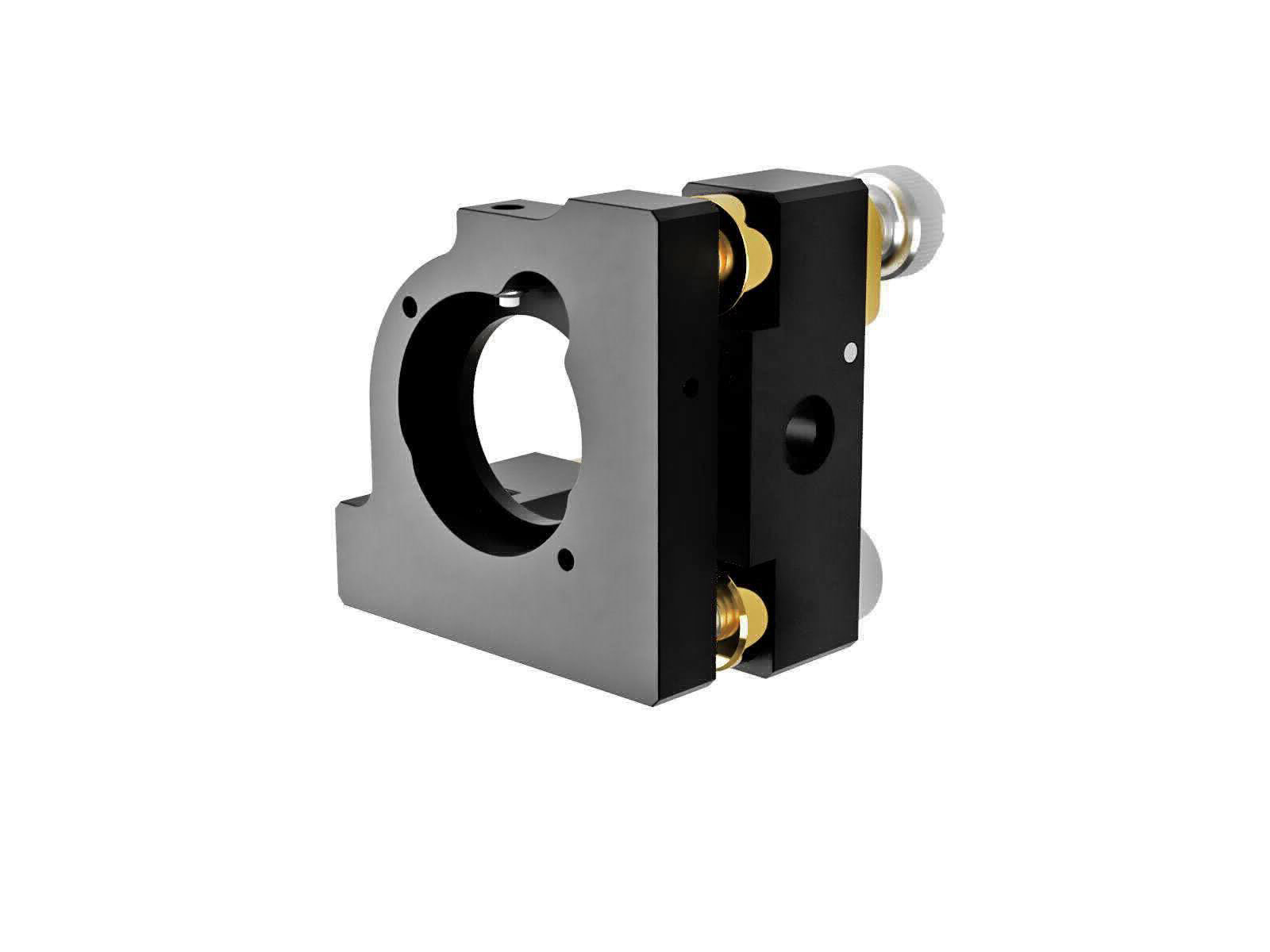

SIGMA西格玛 MHG-MP30 2维可调镜架
- 有2个类型：高稳定型镜架MHG-HS和量产型镜架MHG-MP。
- 高稳定型 (MHG-HS) 的调节钮较大，支点也可调，所以，在镜面垂直方向上，可平行移动调节镜面位置。
- 除MHG-HS型号外、调节钮都有锁定机构。
- 为了减少固定镜片时带给镜面的应力影响，采用了３点侧面固定方式。
- 没有螺纹环等容易遮挡光束的零件，比较容易得到更大的反射光束和透过光束尺寸。
更多信息 目录编号 W4121 RoHS 是 CE 否 资料下载 图纸下载 信息 - 可和立柱用支架 (PST：另卖) 或端部有M6螺纹的立柱 (RO：另卖)配合使用。
- 量产型 (MHG-MP) 镜架可使用M4直接固定到底板或平台面上。
注意 - 量产型 (MHG-MP) 的转动中心在镜面的外侧 (镜架支点)。
- 希望把高安定型 (MHG-HS) 固定到某平面上时，请使用固定板 (MHG-**BPRO)。
- 使用了固定板 (MHG-**BPRO) 后，其光轴将增高10mm。
- 由于利用镜面的反面定位，所以，不同厚度的镜片，其反射面不在同一个位置。

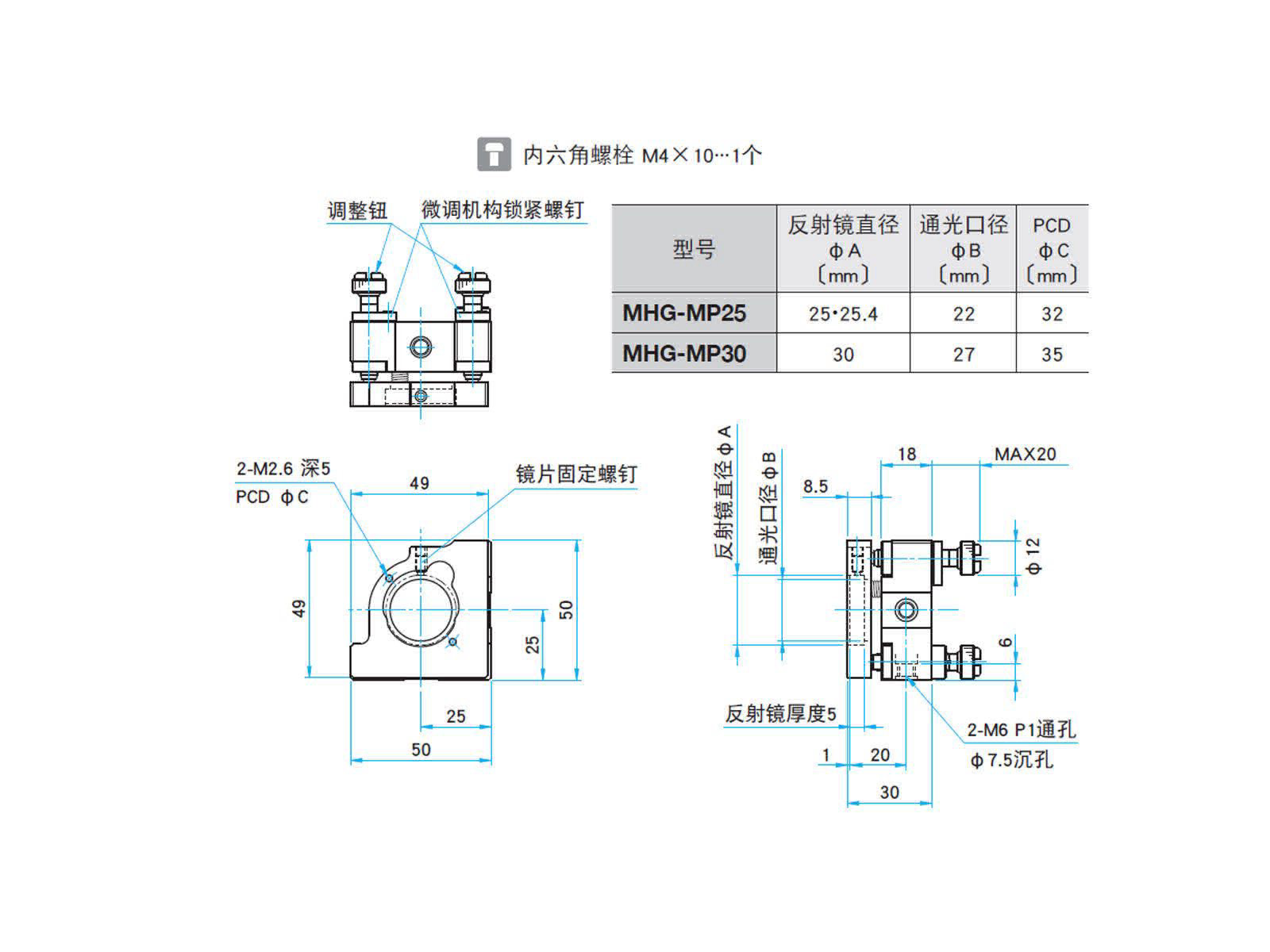

3D_CAD 技术指标 主要材料 铝合金 表面处理 黑色氧化 适用元器件外径 φ30 mm 适用元器件厚度 3～5 mm 调整轴数 2 调整范围 ( 俯仰 ) ±3° 调整范围 ( 方位 ) ±3° 分辨率 ( 俯仰 ) 约0.39°/周 分辨率 ( 方位 ) 约0.39°/周 自重 0.12 kg
