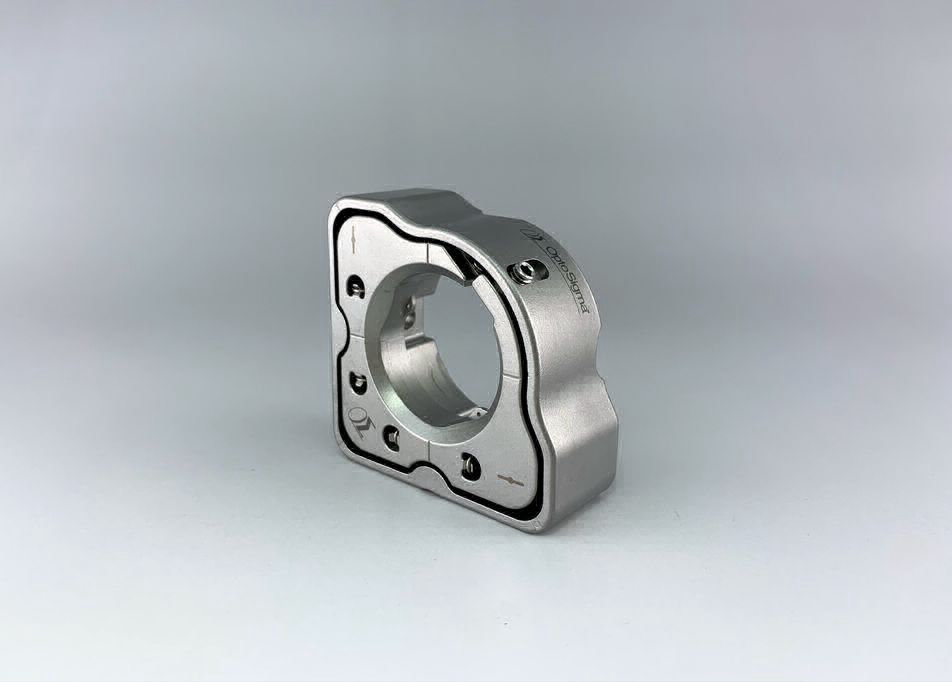

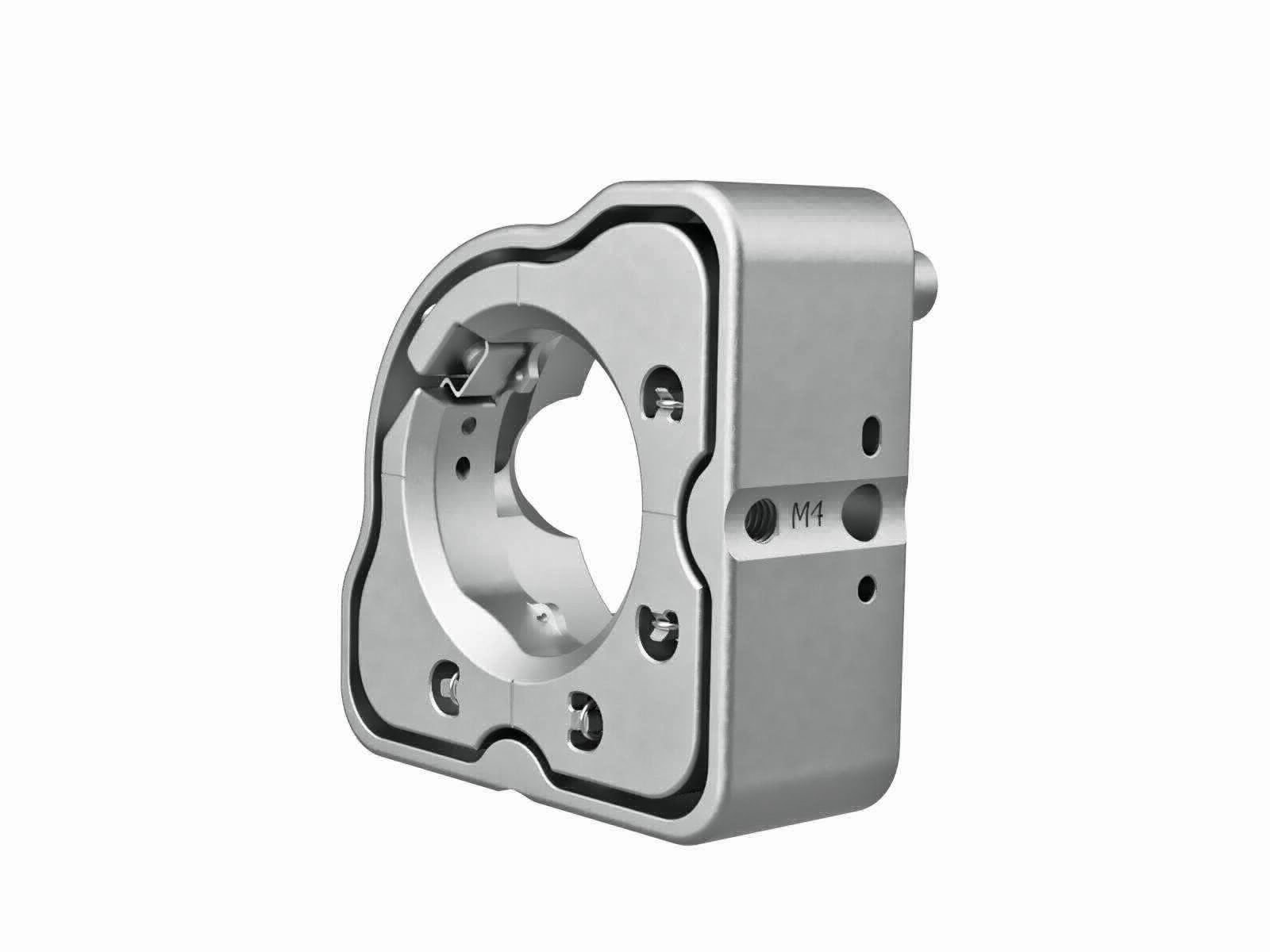

SIGMA西格玛 MHX-25.4A 高稳定不锈钢镜架
- 反射镜从镜架侧面3点固定，其中包含使用紧定螺钉调节片弹簧压力以进行锁紧的固定点。

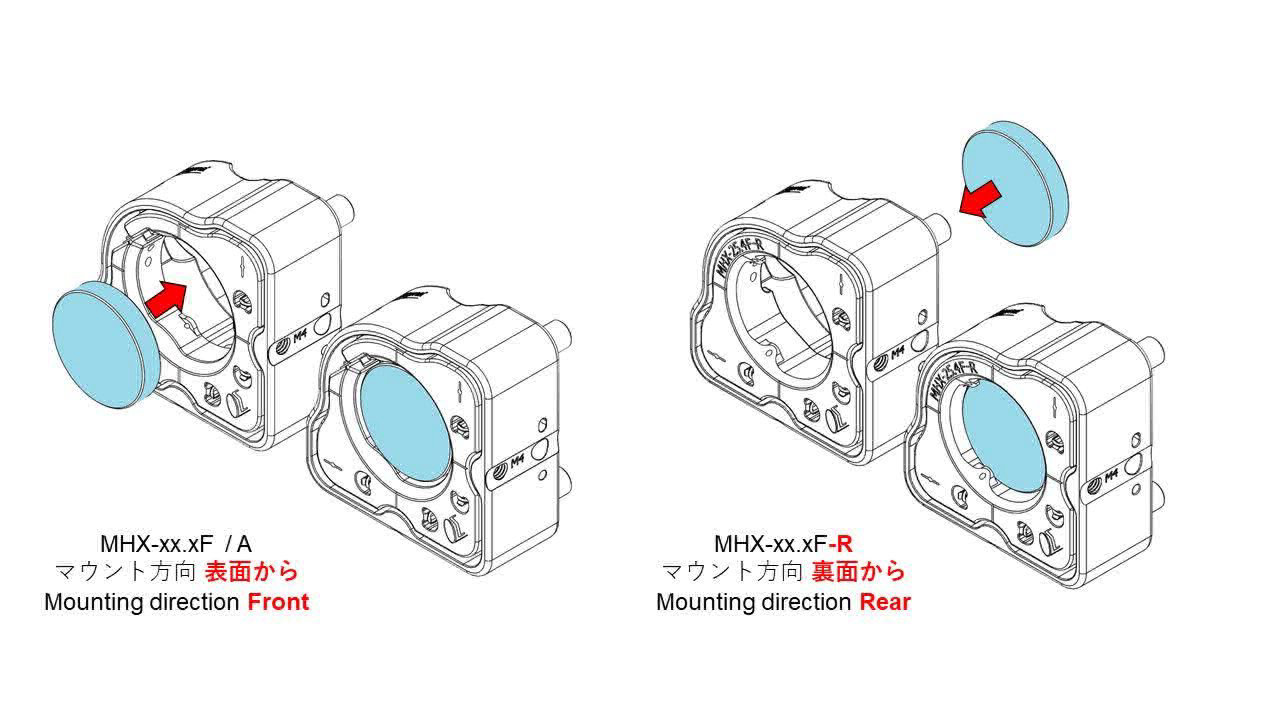

- 请将镜片的反射面朝前，从镜架MHX-25.4F-R的后侧装入固定。如此结构保证不同厚度的镜片的反射面的位置相同，都处于立柱轴线。（MHX-***F/A系列镜架，是从镜架前面装入的。MHX-12.7F-R镜架虽从后侧装入，但不能连接立柱。
- MHX-***F/F-R系列有3个调整旋钮，既可调整俯仰・方位的角度，还可调节镜面的前后位置。（MHX-***A系列只有2个调整旋钮，只能调整俯仰和方位的角度。）
- 同时备有粘接法固定镜片用孔，还备有防止转动等的定位销用孔。
- 主要材料为高强度的不锈钢。虽然不锈钢的比重大，但通过优化设计，实现了轻薄结构。

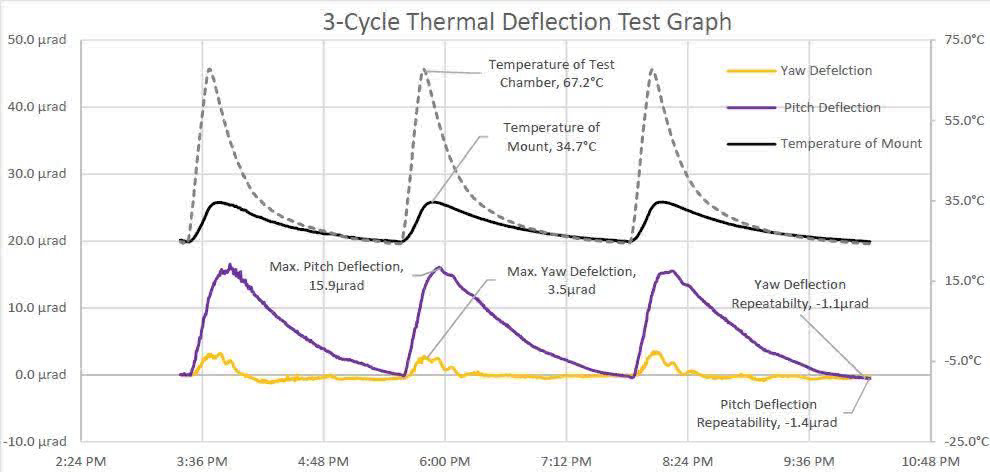

镜架壁厚薄，导热性能好，环境温度变化时，内部温度分布均匀，镜架整体变形小。 更多信息 目录编号 W4055 RoHS 是 CE 否 资料下载 图纸下载 信息 - MHX专用扳手和锁紧板的安装方法。
- 请使用六角扳手调整俯仰和方位等。仅用手是无法拧的。也可另购MHX-12.7用的内六角旋钮（
另外，也欢迎选购可替代使用的MHX专用扳手。 - 备有调整好角度后的锁紧用，MHX用锁紧板
注意 - MHX-25.4/50.8不能连接M6螺纹的立柱（RO）。如希望使用立柱的话，请使用M4，或8-32 UNC螺纹规格的立柱（ROC，RO-UU）。MHX-12.7无法连接头部是螺纹的立柱。MHX系列都可以用M4或8-32UNC螺钉固定于带有相应螺纹孔的立柱或转换板上。（MHX-12.7的话，请使用附属的小头螺钉。）
- 使用立柱固定的螺纹孔规格有2种，各1个，所以，使用立柱固定时，镜架不能反手对称安装。
但，备有2个对称的通孔，可使用M4螺栓，实现对称固定。 - 用于搭建迈克尔逊干涉仪等，需要半透半反的十字交叉光束的光学系统时，其有效口径会变小。

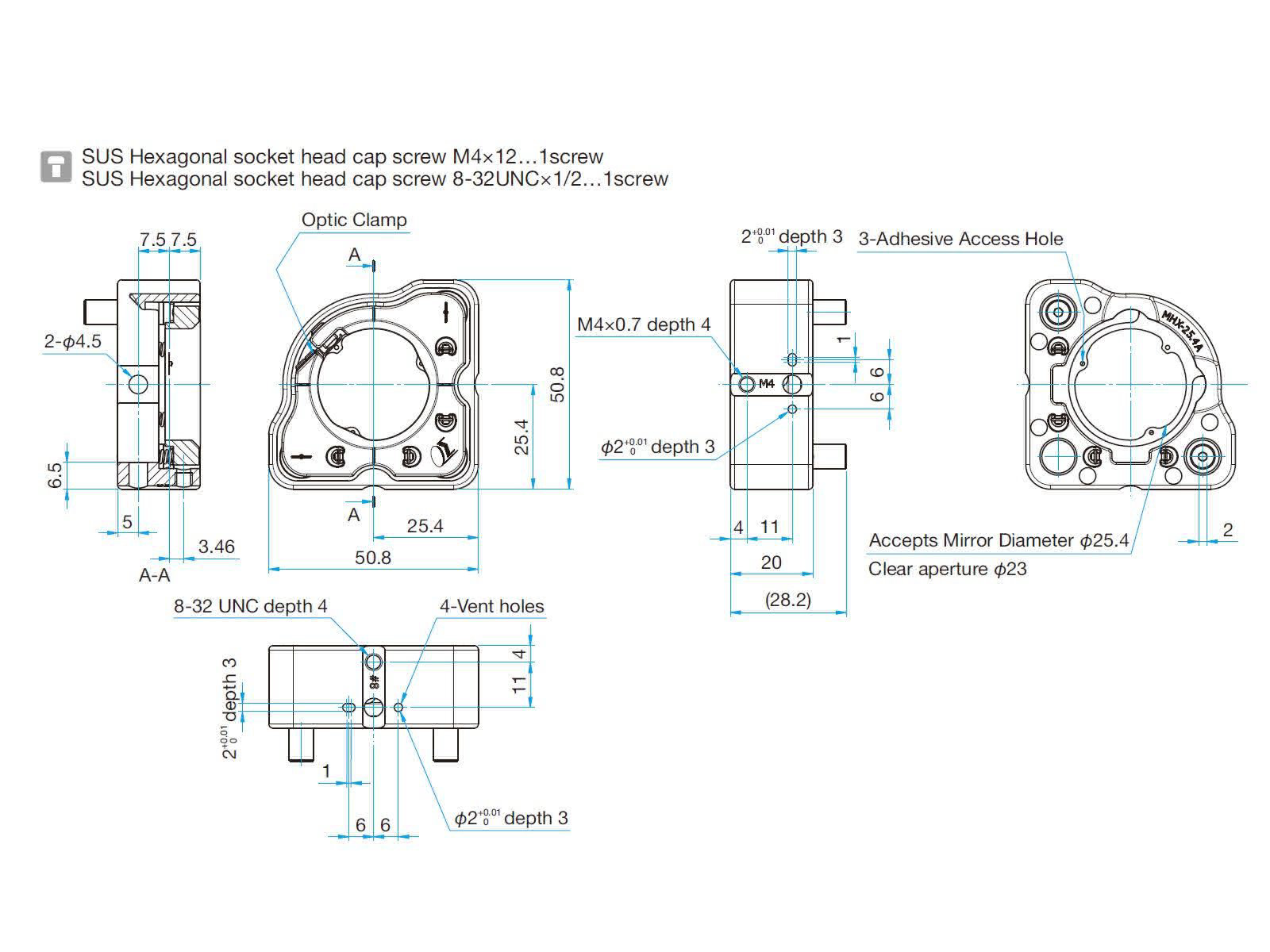

3D_CAD 镜片 装入方向 从前侧装入 自重 0.16kg 主要材料 不锈钢 调整轴数 2 轴 调整范围(俯仰) ±3° 调整范围(方位) ±3° 适用镜架 － 适用元器件外径 φ25.4mm 表面处理 无 分辨率(俯仰) 約0.41 °/周 分辨率(方位) 約0.41 °/周 有效直径 φ23mm
