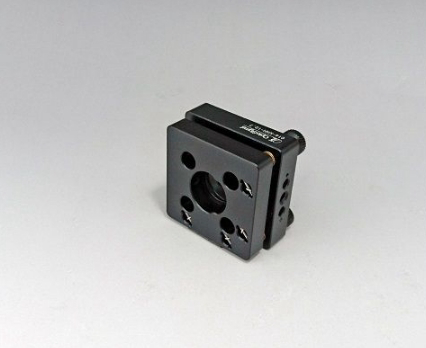

SIGMA西格玛 C16-KNH-12.7 笼式用0°入射镜架
◦ 镜架类部件有4根（或3根）导杆（笼式结构）支持。
更多信息| 目录编号 | W4748 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 图纸下载 |
|
|---|
| 信息 | ▶如需要在其他部件上固定笼式结构，或网站上没有登载的零部件时，请垂询。
▶关于使用笼式结构的光学系统，请来信垂询。 |
|---|
| 注意 | ▶假如紧固力过大，或各处的紧固力差异过大的话，也许会影响导杆的插入和安装。
▶组装时，请别一下子拧紧螺钉。等整体结构组装成形后，顺序逐步均衡紧固各处螺钉。
▶假如光学系统过大过长过细的话，支架也许会变形或震动，导致光学系统不稳定。 |
|---|
| 适用元器件外径 | φ12.7mm |
|---|
| 导杆直径(间距) | φ4mm （16x16mm） |
|---|
| 自重 | 0.045kg |
|---|
| 调整轴数 | 3軸 |
|---|
| 调整范围(俯仰) | ±3° |
|---|
| 调整范围(方位) | ±3° |
|---|
| 适用元器件厚度 | 3～6mm |
|---|
| 入射角度 | 0° |
|---|
| 分辨率(俯仰) | 0.52°/回転 |
|---|
| 分辨率(方位) | 0.52°/回転 |
|---|
| 有效直径 | φ11mm |
|---|
