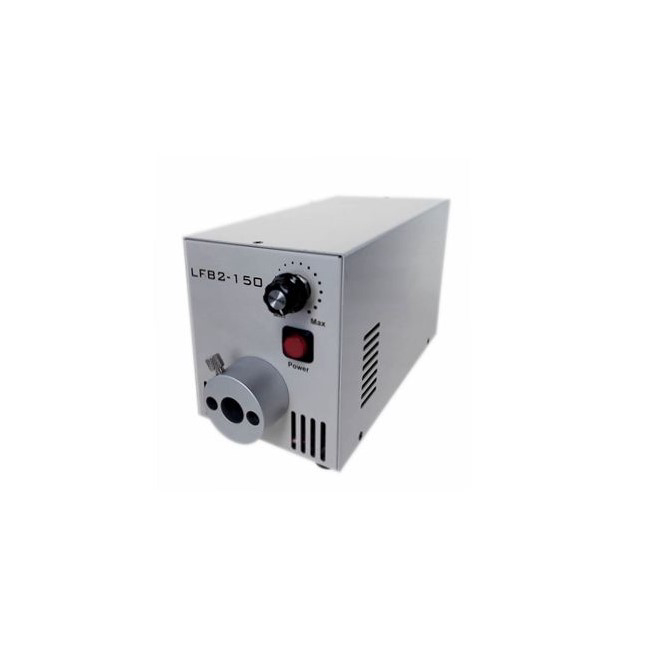

3AM丞基技研 GLC-LFB2-150IR940 LED灯箱
产品规格
| 额定供电电压 | 100-240 VAC |
|---|---|
| 额定频率 | 50/60Hz |
| 额定功率 | 90VA |
| 控制方式 | 手动旋钮/类比讯号控制 |
| 调光范围0%~100% | |

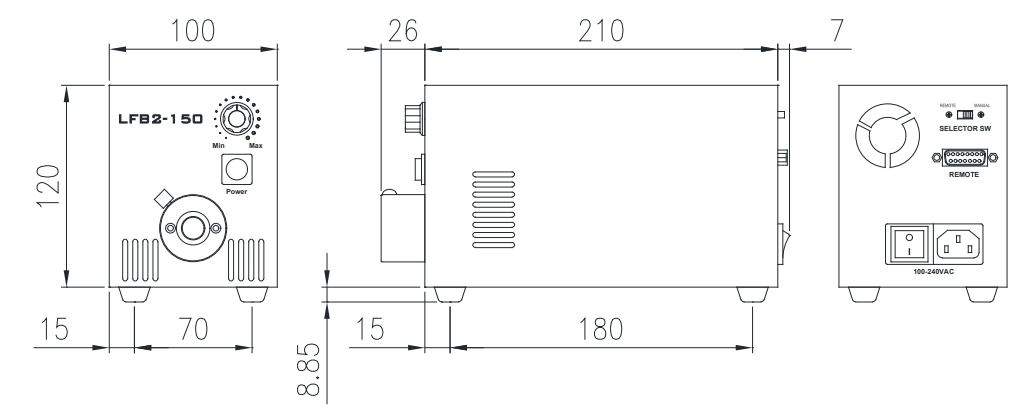

| 尺寸(长*宽*高mm) | 210*100*120 |
| 环境温度 | 5~35 ℃ |
功能定义
| Pin | 定义 | 备注 | |
|---|---|---|---|
| 1-10 | -- | ||
| 11 | Fan Error | 风扇异常讯号 | Error: High |
| 12 | Temp Error | 温度异常讯号 | Error: High |
| 13 | GND | 讯号地 | 0V |
| 14 | Analog Signal | 类比控制讯号输入脚 | Min: 0V Max: 5V |
| 15 | GND | 讯号地 | 0V |

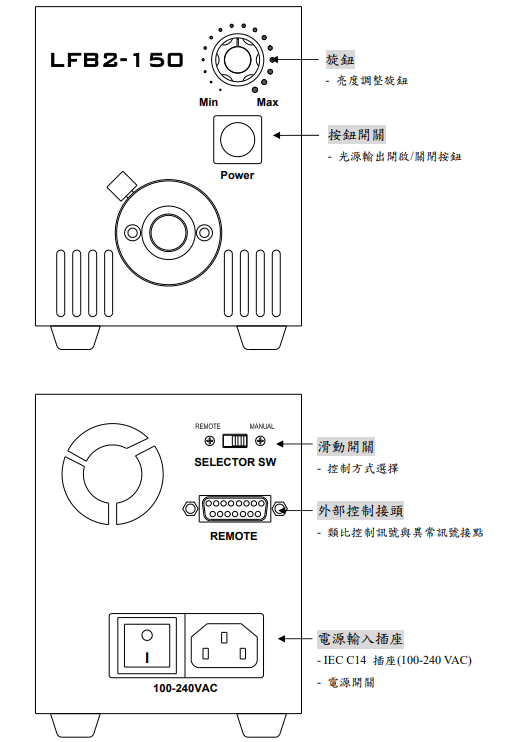

控制方式
以［滑动开关］选择手动控制或者类比控制
任何控制方式下，皆可使用［按钮开关］切换输出的有、无。
1. 手动控制
使用［旋钮］调整输出强度。
2. 外部控制
外接类比讯号调整光源输出强度。类比讯号DC 0-5V，对应光源强度0-100%。
