SIGMA西格玛    MLH-10    小透镜镜架

◦使用弹簧夹臂结构,可固定任意尺寸的小径圆形透镜。
◦在透镜的前后方向,MLH-10的支撑杆没有突出部分,便于接近被测样品(物体)。
◦使用十字固定架(CCHN),MLH-10也可水平使用。WEB参照/カタログコードW6054

更多信息
目录编号W4021
RoHS
CE
资料下载


图纸下载



信息▶提供适用于外径5mm以下小透镜使用的SELFOC®镜架(MLH-SF)。
WEB参照/カタログコードW4051
▶承接定制更改立柱长度。(如订货时指定了立柱长度的话,我们负责更换长度后出货。)立柱长度相差大,也许会收取一定的差额费用,详情请咨询。
注意▶透镜外径变化时,透镜中心也变。使用时请注意调整光轴高度。
▶MLH-10上没有防止透镜脱落的沟槽。安装透镜时,请注意水平配置并固定。使用过程中不能有冲击。

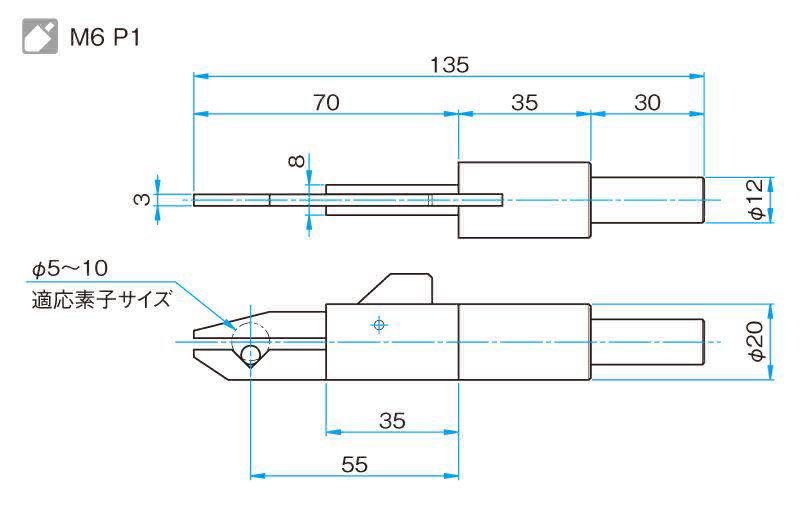

3D_CAD



技术指标
主要材料铝合金
表面处理黑色氧化
适用元器件外径φ5~φ10 mm
自重0.15 kg
