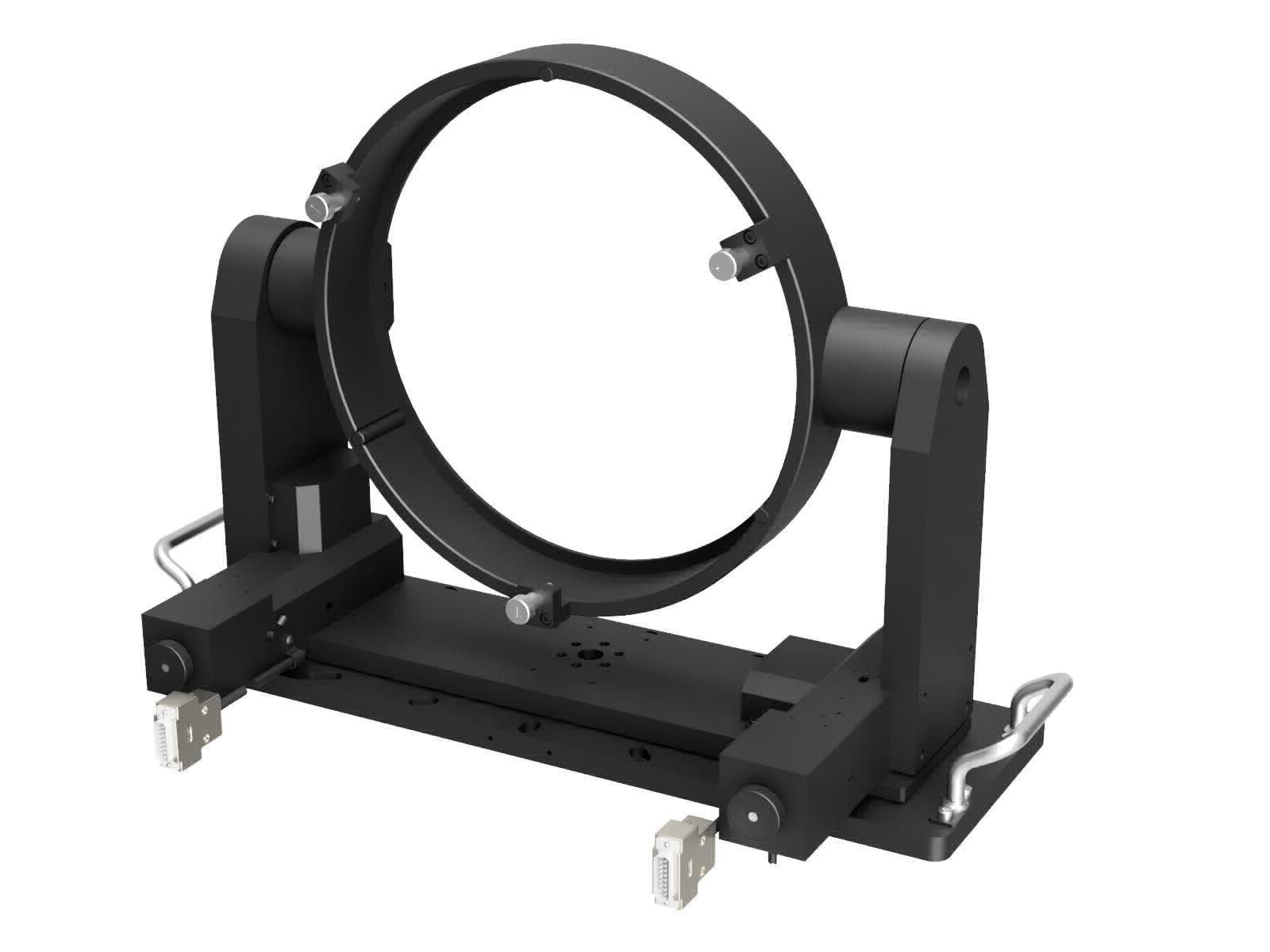

SIGMA西格玛 MHDM-300 万向式大型自动镜架
- 在镜片插入侧，用3个头部为树脂的螺栓压住镜片，可很方便地固定不同厚度的镜片。
- 镜架的俯仰方向可粗调，而且，在360°的任意位置都可被锁定。
- 更换附属的顶针，可方便地固定尺寸相近的公制或英制尺寸镜片。
更多信息| 目录编号 | W9111 |
|---|
| RoHS | 是 |
|---|
| CE | 是 |
|---|
| 资料下载 |
|
|---|

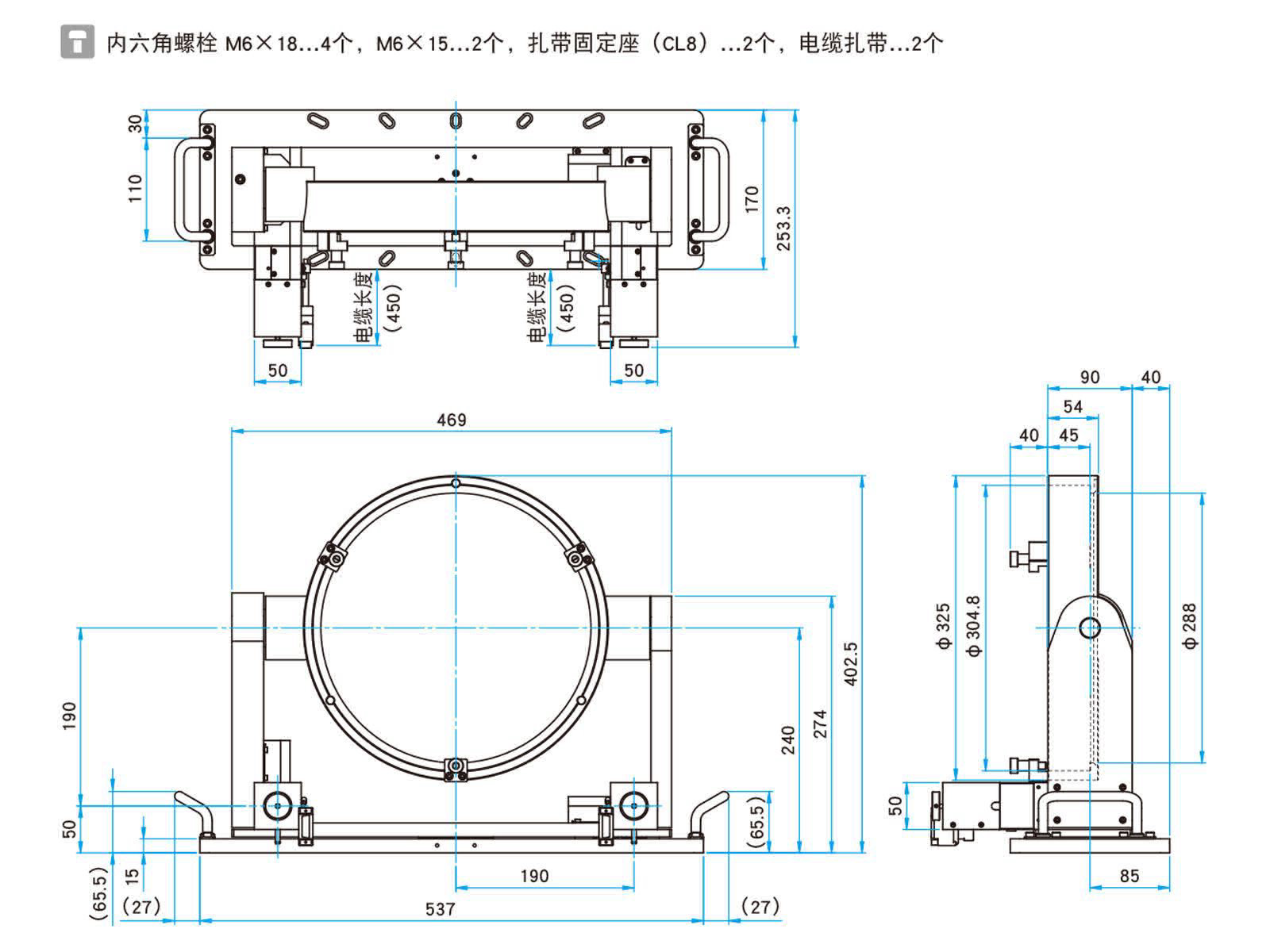

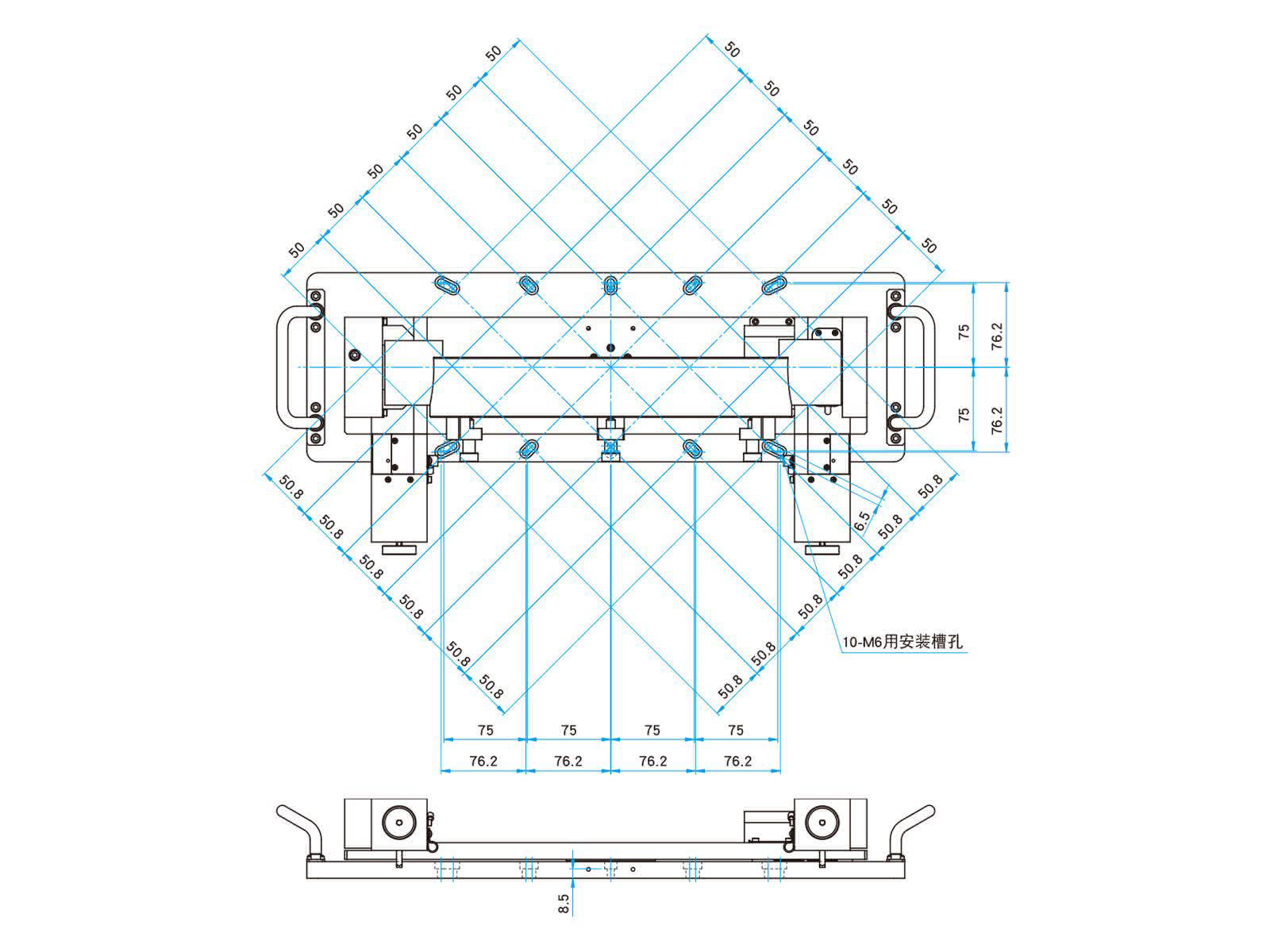

| 图纸下载 |
|
|---|

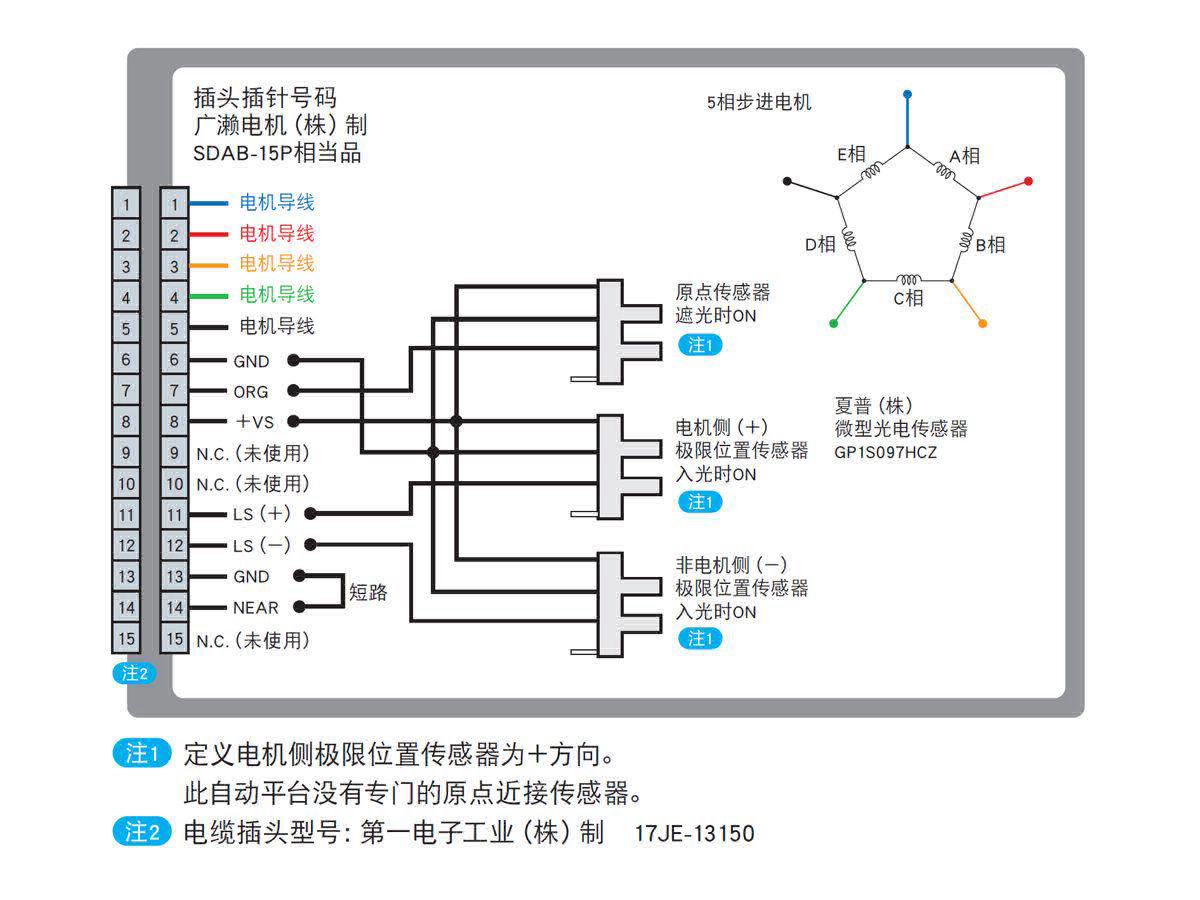

| 信息 | - 连接控制器的2根D15D15A电缆 (比如，D15D15A-CA-3)，需要另购。
- 请根据需要选用附属的电缆固定用零件。
- 如需要更改为垂直方向安装使用的话，请垂询。
- 另备有手动调整的万向式大型精密镜架 (MHD系列)。
- 承接定制非标尺寸的自动镜架，详细信息欢迎垂询。
|
|---|
| 注意 | - 装卸镜片前，请先使用扳手卸下镜片压块部。
- 固定镜片的树脂螺栓不要拧得过紧。否则，容易导致镜片变形，面精度变差。
- 在松开粗调的锁紧时，一定要把持住镜框。
|
|---|
| 技术指标 |
| 电机 |
|---|
| 精度技术指标 |
|---|
| 机械技术指标 |
|---|
|
| 适用元器件外径 | φ300 mm, φ304.8 mm | | 适用元器件厚度 | 40～54 mm | | 光轴高度 | 240 mm | | 调整范围 ( 俯仰 ) | ±2.7° | | 调整范围 ( 方位 ) | ±2.7° | | 主要材料 | 铝合金 | | 表面処理 | 黑色氧化 | | 自重 | 17.5 kg | | 分辨率 ( 整步 ) | 2.2" | | 分辨率 ( 半步 ) | 1.1" | | 最大速度 | 1.2 deg/sec | | 重复定位精度 | 0.05 deg | | 空行程 | 0.05 deg | | 最小位移量 ( 参考数据 ) | 0.5 mdeg | | 承载能力 | 98.0N ( 10.0 kgf ) | | 类型 | 5相步进电机 0.75 A/相 | | 型号 | PK545-NBW ( □42mm )
( Oriental Motor Co., Ltd. ) | | 基本步距角 ( ° ) | 0.72° |
|
|---|
