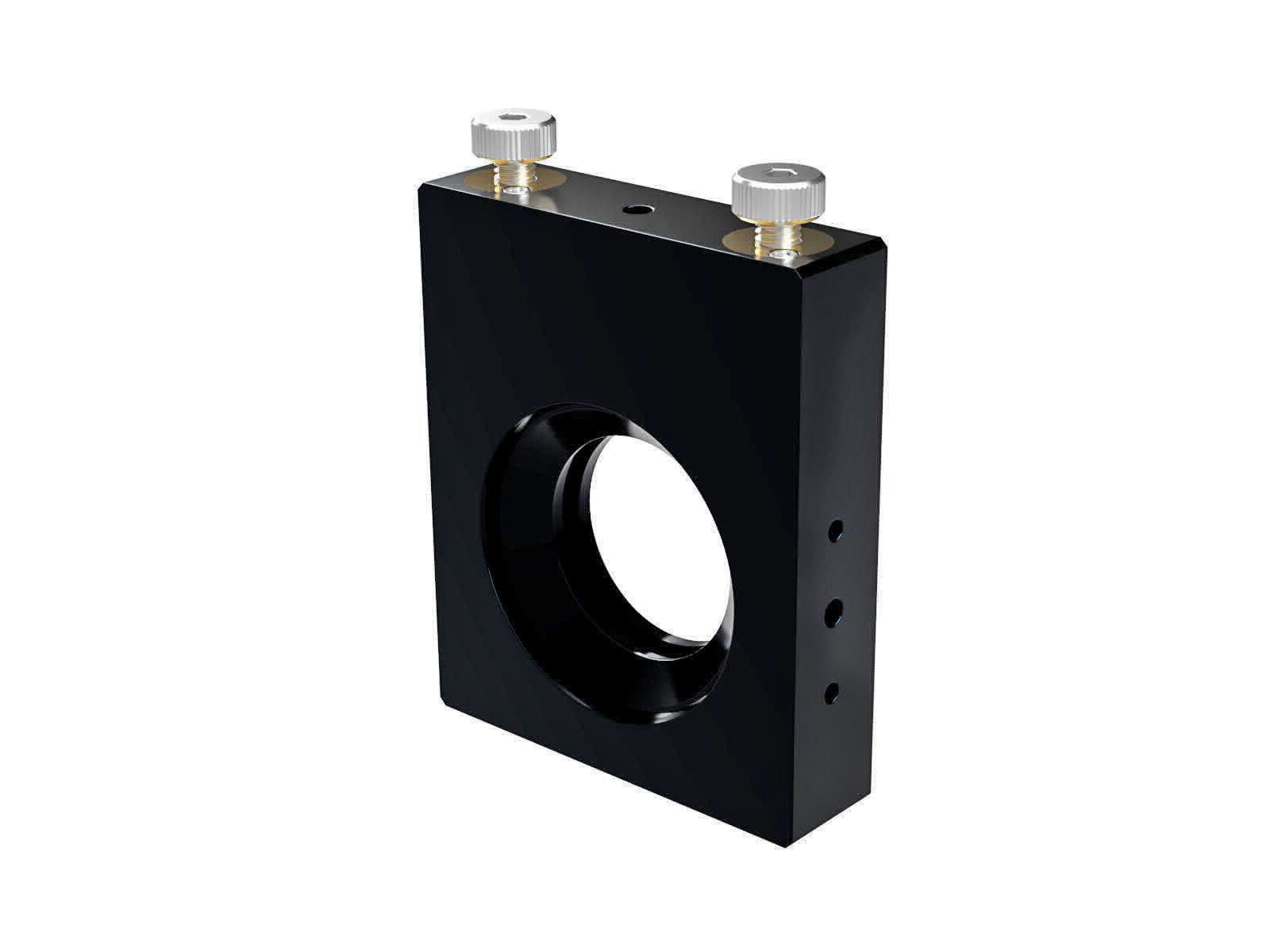

SIGMA西格玛 BSHL-30-2 上方调节万向式分光镜架
◦备有旋钮型（BSHL-2），和使用六角扳手调节的内六角型 （BSHL-TF）。 ◦用于45度入射的分光镜时，也能得到较大的透过光束。
◦万向式调整机构。调整角度时，不影响反射镜中心的位置。
◦此款镜架为万向式镜架结构，所以微调时不会改变反射镜面中心点的位置。
◦镜架侧面也备有M4用安装孔，所以，可侧面安装实现横向调节。
◦万向式调整机构。调整角度时，不影响反射镜中心的位置。
◦此款镜架为万向式镜架结构，所以微调时不会改变反射镜面中心点的位置。
◦镜架侧面也备有M4用安装孔，所以，可侧面安装实现横向调节。
| 目录编号 | W4012 | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RoHS | 是 | ||||||||||||||||||||||||||
| CE | 否 | ||||||||||||||||||||||||||
| 资料下载 | |||||||||||||||||||||||||||
| 图纸下载 | |||||||||||||||||||||||||||
| 信息 | ▶我公司备有各种M6螺栓固定用的安装板。（WEB参照/カタログコードW4510） ▶使用镜架侧面的M4螺孔，可连接（PST-**）立柱。（WEB参照/カタログコードW6039） ▶我公司也承接制造各种非标安装板。 | ||||||||||||||||||||||||||
| 注意 | ▶即使锁紧了调整旋钮，镜框也没有被完全固定。在遭遇强烈冲击或震动等情况下，镜框也可能会动。 ▶镜架的底部没有安装立柱的螺纹孔，如希望上方操作，同时还要求使用立柱固定时，需要使用专门的安装板。 WEB参照/カタログコードW4510 ▶无旋钮型的镜架没有附带调整工具。请自备内六角扳手。也可选购球头内六角扳手套件（SKB-JBX6）。 WEB参照/カタログコードW6077 | ||||||||||||||||||||||||||

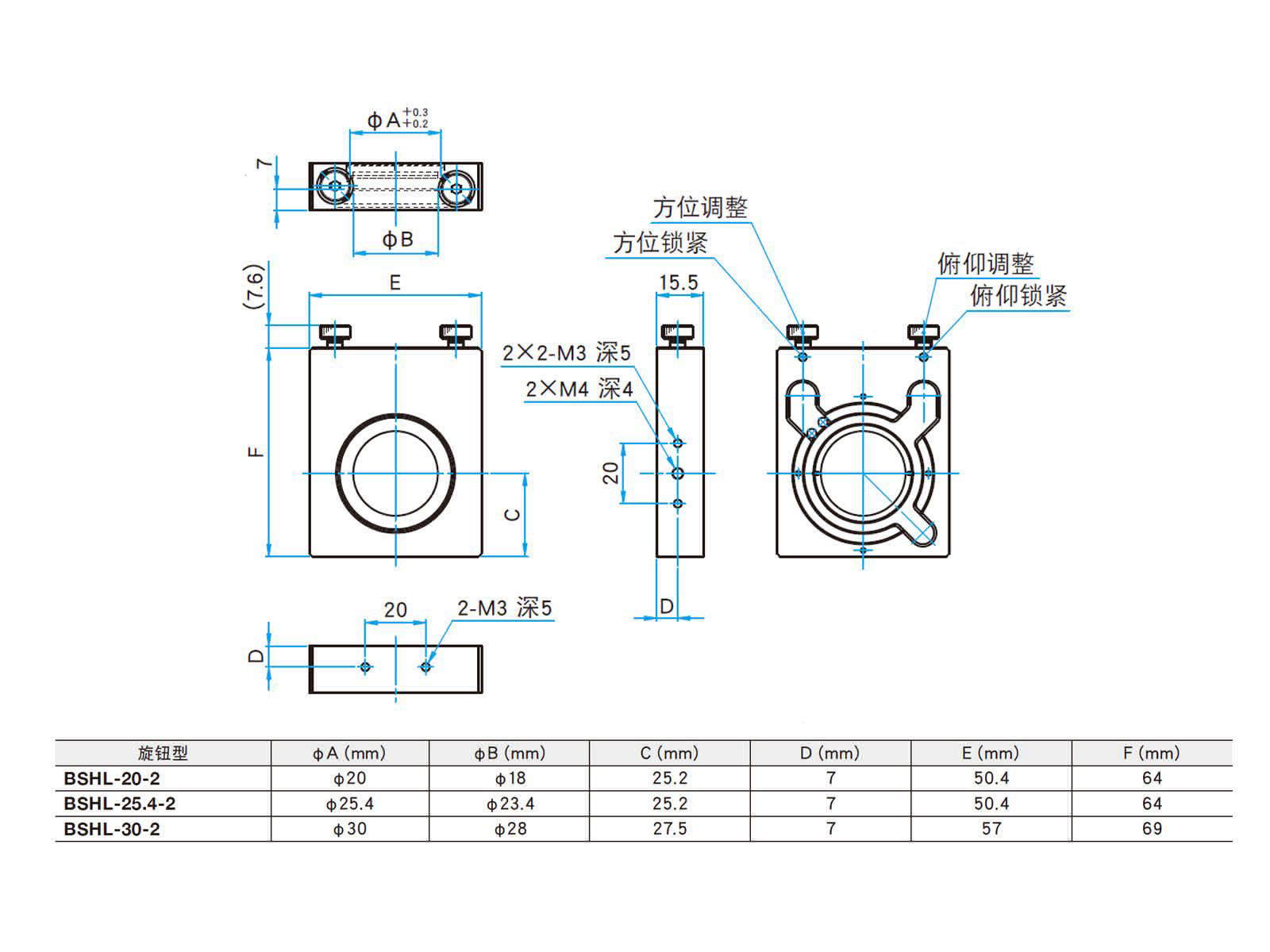

| 3D_CAD | |||||||||||||||||||||||||||
| 技术指标 |
|
