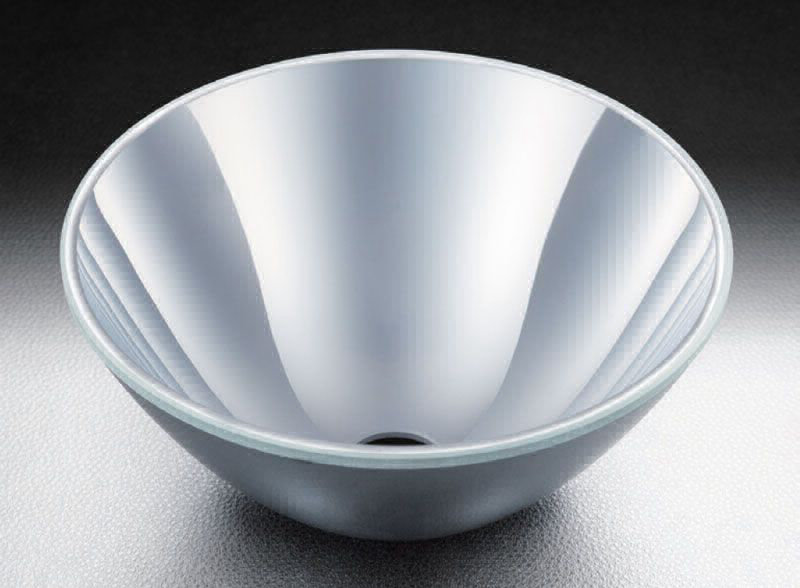

SIGMA西格玛 TCEA-113C-17/272-SH27 椭球面镜
◦精密非球面加工，聚光性能好。
◦反射面镀了带保护膜的铝膜，具有良好的长期稳定性。
◦有多款不同外径，焦距的标准产品，方便选配。
更多信息| 目录编号 | W3179 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 信息 | ▶TEMPAX® 是SCHOTT AG的注册商标。
▶可制作标准产品以外的外径，焦距，通孔直径等定制品。（详情请垂询）
▶本公司另外可提供将点光源变换成平行光的抛物面镜（TCPA）。
WEB参照/カタログコードW3180
▶「波长特性数据」（仅供参考，EXCEL档案格式）请参考【这里】。 |
|---|
| 注意 | ▶如果是指向性的光源，光线不在镜面反射， 所以不能聚集到第二焦点上。
▶汇聚光的亮度分布，在第二焦点的前后处，有可能会呈现出环状分布。 |
|---|
| 技术指标 | | 材质 | TEMPAX® | | 镀膜 | Al+SiO2 | | 外径 φD | φ113mm | | 厚度 H | 54mm※ | | 通孔直径 φC | φ27mm | | Ma | 36mm | | Mb | 216mm | | 第一焦点 A | 17mm | | 第二焦点 B | 272mm |
※厚度H为设计值，其值随生产批次不同会有所变化。(非保证值 |
|---|
