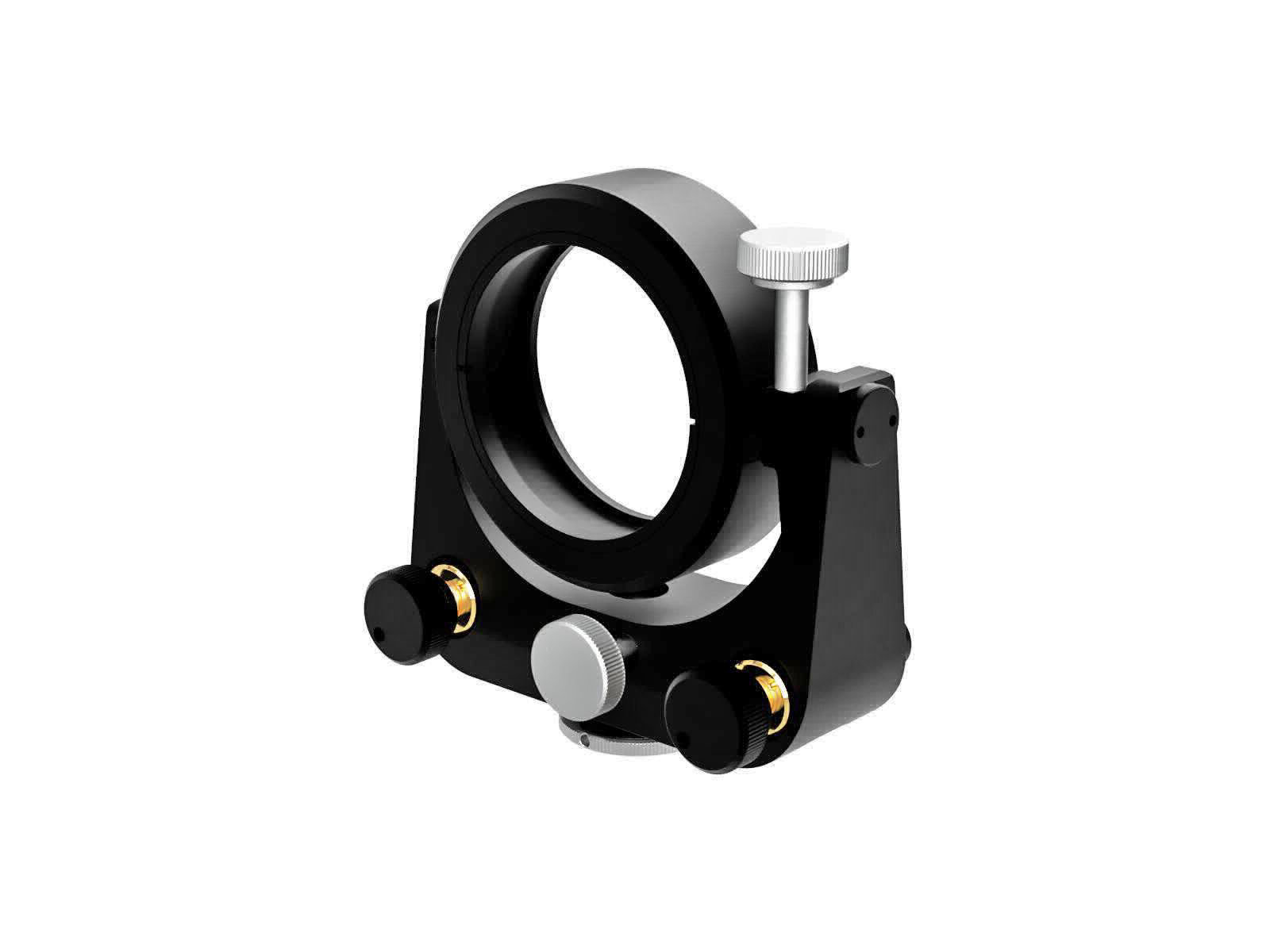

SIGMA西格玛 MHAN-50S-N 万向式镜架

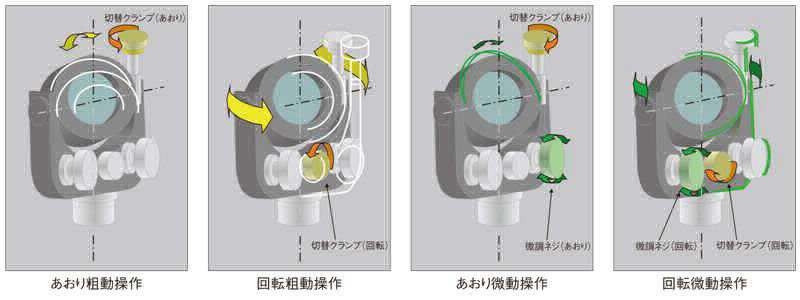

◦万向式的构造加上可切换的微调机构，可以在所有方向对反射激光束的角度进行微调。

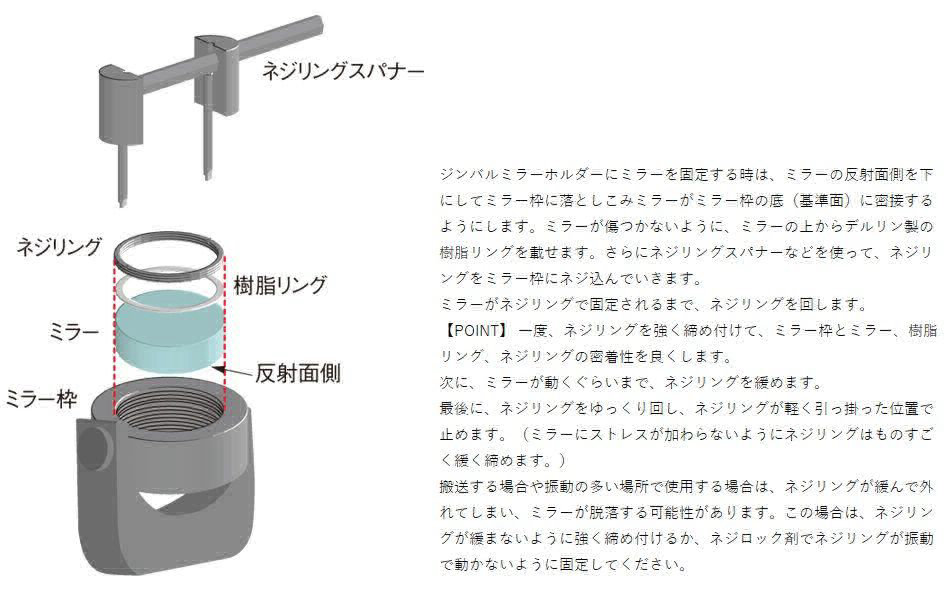

◦使用螺纹环从反射镜的后面固定反射镜，所以即使改变了反射镜的厚度，反射面仍在镜框的基准面处，其反射面位置不变。也就是说，旋转中心始终在反射面上。
| 目录编号 | W4010 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RoHS | 是 | ||||||||||||||||||||
| CE | 否 | ||||||||||||||||||||
| 资料下载 | |||||||||||||||||||||
| 图纸下载 | |||||||||||||||||||||
| 信息 | ▶此镜架附属的立柱为RO-20-60（φ20mm长60mm），但也可根据客户要求更换其他的尺寸。装卸立柱时一般需要用台钳或钳子等工具的。但在购买镜架时客户可指定立柱的长度。但如果更改前后的立柱长度相差太大的话，也会收取一定的差额费用的，详情请咨询。 ▶我们还提供低光轴用高稳定性的2维可调反射镜镜架（MHG-NL）。 WEB参照/カタログコードW4508 | ||||||||||||||||||||
| 注意 | ▶使用45度入射的分光镜时，受镜框遮挡影响，透过光束的有效口径会变小。此时，可选用通光口径更大的万向式分光镜镜架（BHAN）。 WEB参照/カタログコードW4011 ▶在调整时，请注意锁紧切换机构。如果切换锁紧不牢固的话，容易导致无法微调，或镜架角度的变化。 ▶在使用立柱支撑时，一定要先固定好立柱后再调整镜架。尤其是用中间环支撑时，一定不好忘记先锁紧立柱。 | ||||||||||||||||||||
| 3D_CAD | |||||||||||||||||||||
| 技术指标 |
|
