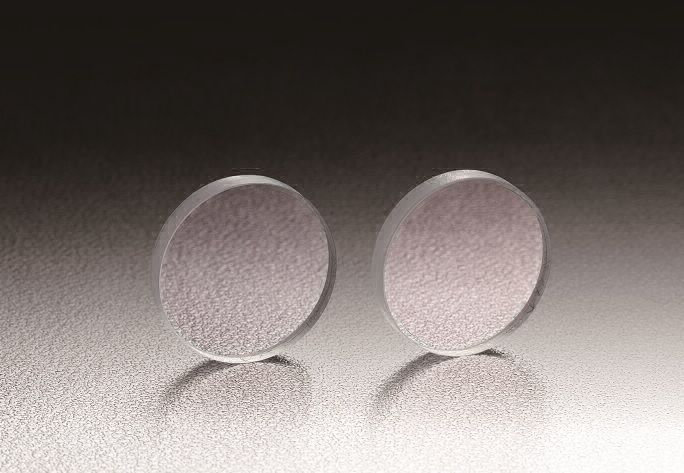

SIGMA西格玛 TFHSM-12.7C06-532 超级反射镜
- 采用了离子束溅射（IBS）镀膜方式，获得了细密而无缺陷的高质量光学膜。
- 反射镜基板采用特殊的高精密抛光技术制造，其表面粗糙度小于Ra0.1nm的低散乱基板。
- 发挥多年积累的光学薄膜设计经验，实现了高达99.999%的高反射率。
- 基板和光学膜的散乱损失非常小，用其构建法布里－珀罗腔的话，可得到非常窄的光谱带宽和高锐度。
- 有使用波长为532nm和1064nm的两个系列。
更多信息| 目录编号 | W3176 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
反射率波长特性(参考数据) |
|---|
| 信息 | ▶承接定制凹面超级反射镜。请告知曲率半径。
▶承接定制非标尺寸，波长，入射角的等超级反射镜，欢迎来信咨询。
▶各波长的「波长特性数据」（仅供参考、透過率的单位为T[％]）请参考【这里】。 |
|---|
| 注意 | ▶其反射率极高。所以单独使用此反射镜时，几乎没有透过光。如希望利用其透过光的话，需要构建高精度的法布里－珀罗腔。
▶建议在超净环境中使用或测试此反射镜。极微量的灰尘，甚至空气中的分子也会严重影响其测定值。
▶如选用两个平面反射镜构建法布里－珀罗腔的话，其输出不容易稳定。使用一个或2个凹面反射镜构建，更容易得到稳定的输出。
▶和通常的标准产品相比，超级反射镜的制造和检查过程更费时间，其需要的生产周期会更长些，详情请事先咨询。 |
|---|
| 技术指标 | | 材质 | 合成石英 | | 镀膜 | 正面 电介质高反射多层膜
反面 电介质防反射多层膜 | | 入射角度 | 0° | | 基板面型精度 | λ/10 | | 平行度 | ＜5″ | | 表面质量 | 10−5 | | 有效直径 | 外径的80% | | 反面反射率 | ＜0.15％ | | 形状 | Optical Flat | | 适用波长 | 532nm | | 外径 φD | φ12.7mm | | 厚度 t | 6mm | | 反射率 | 99.995% (此为使用CRD(Cavity Ring-Down)法测定的反射率。如测量方法或条件不同，测量结果也许会不一样。) | | 损失 | 20ppm (此损失数据为参考值。产品出货时不附带此参数的实测数据的。) |
|
|---|
