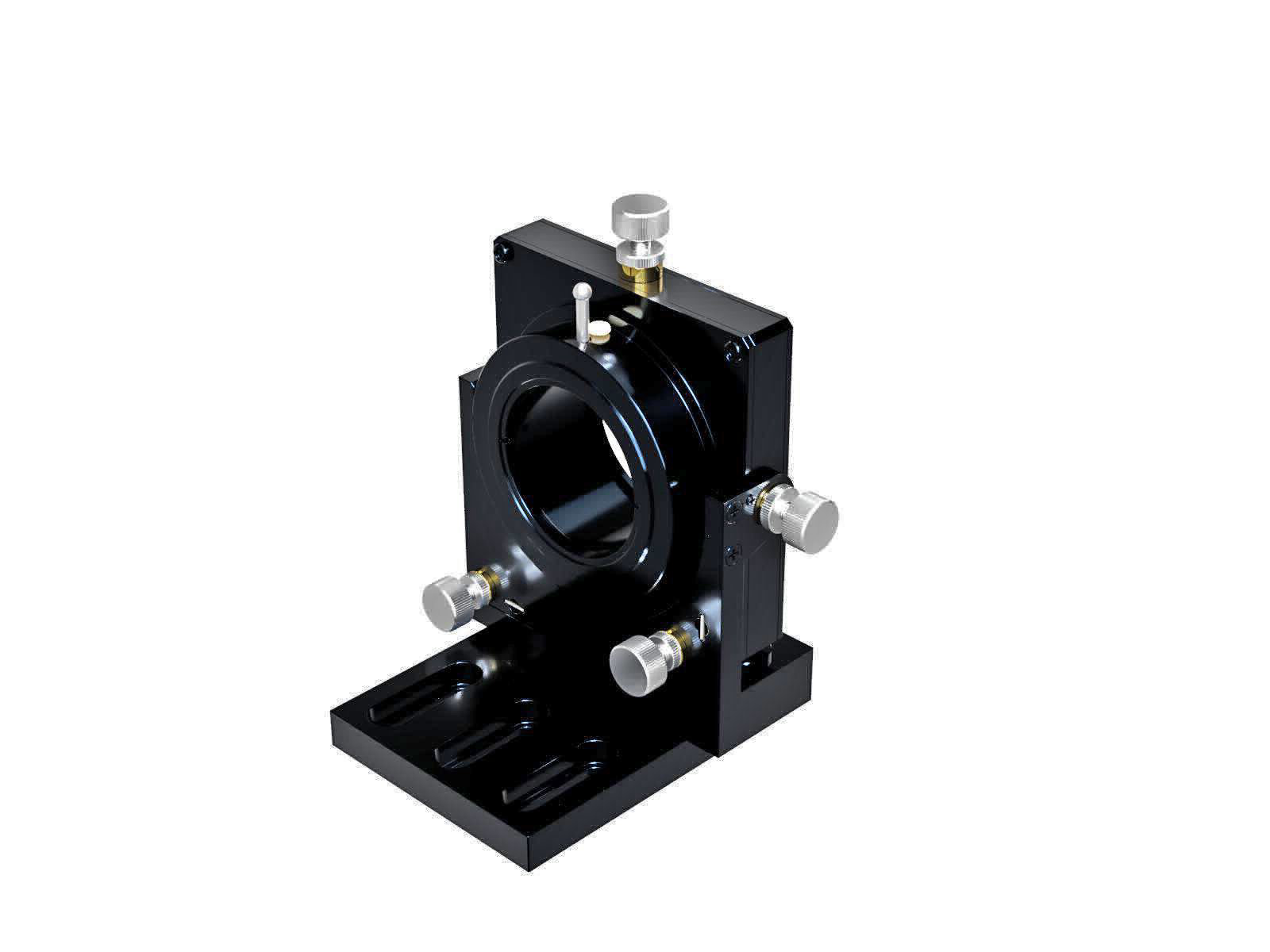

SIGMA西格玛 ALHN-50-5 五轴透镜镜架(底板型)
◦还备有可调整倾斜角度的五轴透镜镜架 (ALHN-5),它可用于微调精密透镜的波面收差或光斑内的能量分布。
◦使用上面的手柄转动镜筒,可实现镜筒的前后移动,调整透镜的焦点位置。
◦调芯部采用了螺母锁紧机构,调焦部使用螺钉锁紧。
◦除单透镜外,也可以安装厚透镜或厚度为小于28mm的组合镜筒。
更多信息目录编号 | W4511 |
---|
RoHS | 是 |
---|
CE | 否 |
---|
资料下载 |
|
---|

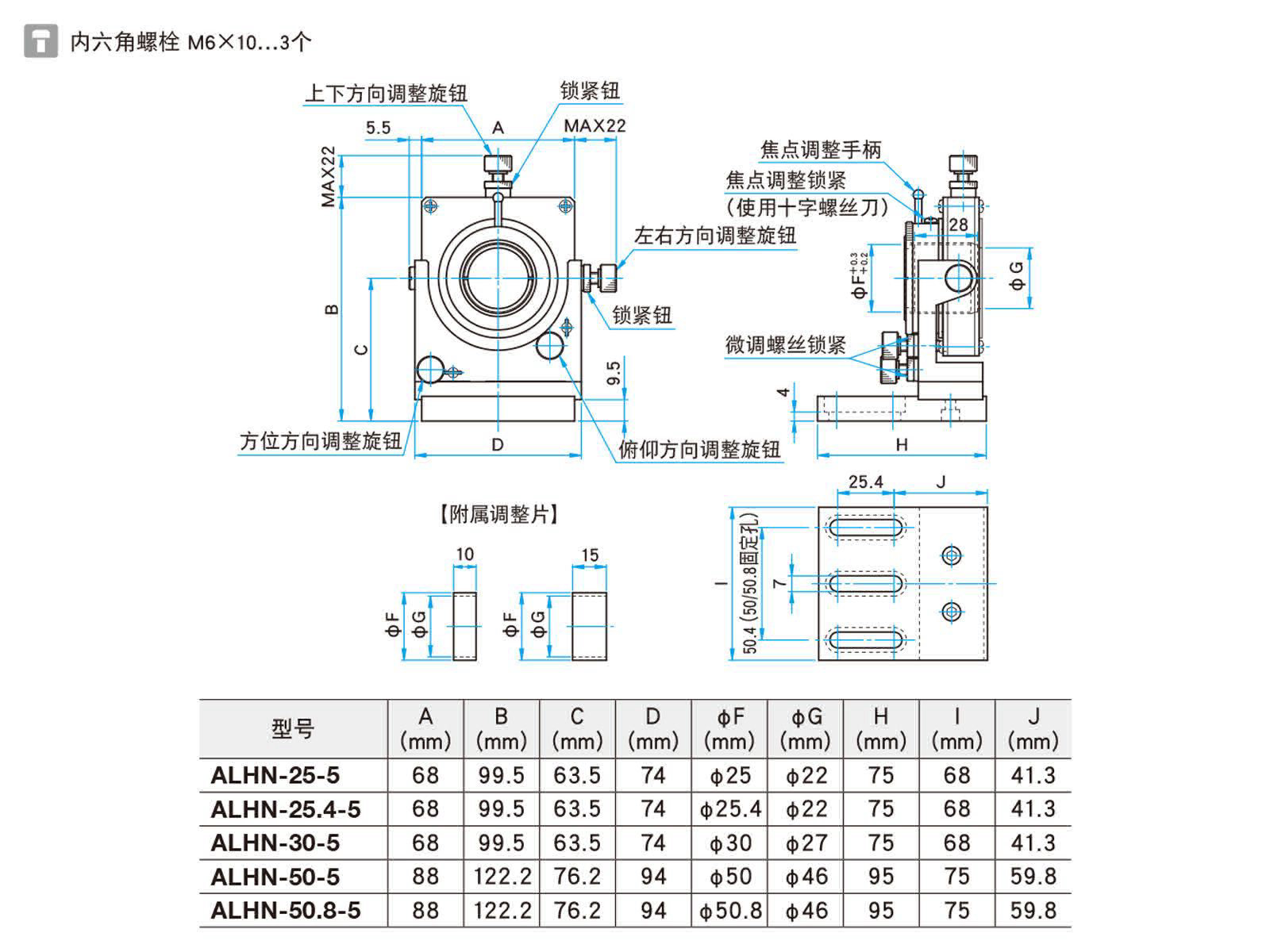

图纸下载 |
|
---|
信息 | ▶还有没有调焦机构的,仅可调芯的镜架。 WEB参照/カタログコードW4016-2 ▶可提供固定小于φ20mm的透镜的可调芯镜架(LHCM)。 WEB参照/カタログコードW4512-2 ▶如希望定制光轴高度,欢迎咨询。 |
---|
注意 | ▶往镜筒内固定透镜时,请使用附属的垫圈(2种)。镜筒的长度有28mm,仅用螺纹环固定会很费时间。同时如果改变隔圈和透镜的相对位置,也可以改变透镜的位置。 ▶透镜的焦距很大,可调焦的范围不够时,可使用长孔补充可调范围。 |
---|
3D_CAD |
|
---|
技术指标 | 主要材料 | 铝合金 | 表面处理 | 黑色氧化 | 适用元器件外径 | φ50 mm | 适用元器件厚度 | 0~28 mm | 调芯范围 | φ6 mm | 调芯分辨率 | 0.25 mm/周 | 角度范围 ( 俯仰 ) | ±3° | 角度范围 ( 方位 ) | ±3° | 角度分辨率 ( 俯仰 ) | 约0.36°/周 | 角度分辨率 ( 方位 ) | 约0.36°/周 | 调焦范围 | ±3 mm | 自重 | 0.75 kg |
|
---|
