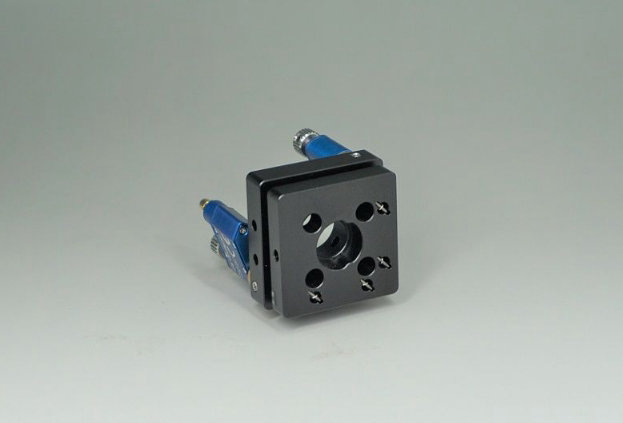

SIGMA西格玛 C16-KNHM-12.7PDM 笼式倾斜调整支架 (压电驱动型)
- 型号末尾的-M/-PDM指明俯仰和方位调整用驱动器的种类，M代表手动调节微分头，PDM代表可远程控制的压电陶瓷驱动器。（俯仰和方位的角度调整范围都是±3°）
- 微分头和压电陶瓷驱动器可交换。
- 为了减小固定镜片时所产生的应力，反射镜从侧面3点固定，其中包括紧定螺钉。
- 因为不使用螺纹环，没有其内径的限制，反射镜的可利用孔径较大。
- 因为透过孔径较大，除反射镜外，也可用于固定其他光学元件。
更多信息| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 图纸下载 |
|
|---|
| 信息 | - 支架侧面开有M4螺纹孔，因此除了笼式系统，也可将支架固定在各种接杆（如ROC，PST）上。
- 结构简单，经时变动与温度变动较小。
|
|---|
| 注意 | - 不同于MHG和MHG-NL系列，本产品没有驱动器的锁定机构。
- 假如紧固力过大，或各处的紧固力差异过大的话，也许会影响导杆的插入和安装。
- 组装时，请别一下子拧紧螺钉。等整体结构组装成形后，顺序逐步均衡紧固各处螺钉。
|
|---|
| 组装 | 从导杆端面插入 |
|---|
| 调整范围(俯仰) | ±3 ° |
|---|
| 调整范围(方位) | ±3 ° |
|---|
| 适用元器件外径 | φ12.7 mm |
|---|
| 导杆直径(间距) | φ4mm （16x16mm） |
|---|
| 自重 | 0.09 kg |
|---|
| 主要材料 | 铝 |
|---|
| 调整轴数 | 2 轴 |
|---|
| 适用元件厚度 | 3～6.5 mm |
|---|
| 表面处理 | 黑色阳极氧化 |
|---|
| 有效直径 | φ11 mm
|
|---|
