SIGMA西格玛 MHM-50.8-R 精密C形2维可调镜架
  • SIGMA西格玛 MHM-50.8-R 精密C形2维可调镜架

SIGMA西格玛 MHM-50.8-R 精密C形2维可调镜架

限制 特价商品不与优惠券同时使用
服务
  • 支持30天无忧退款
  • 48小时快速退款
  • 满88元免运费
  • 精选自营品牌
  • 国内部分地区无法配送
立即询价 联系我们

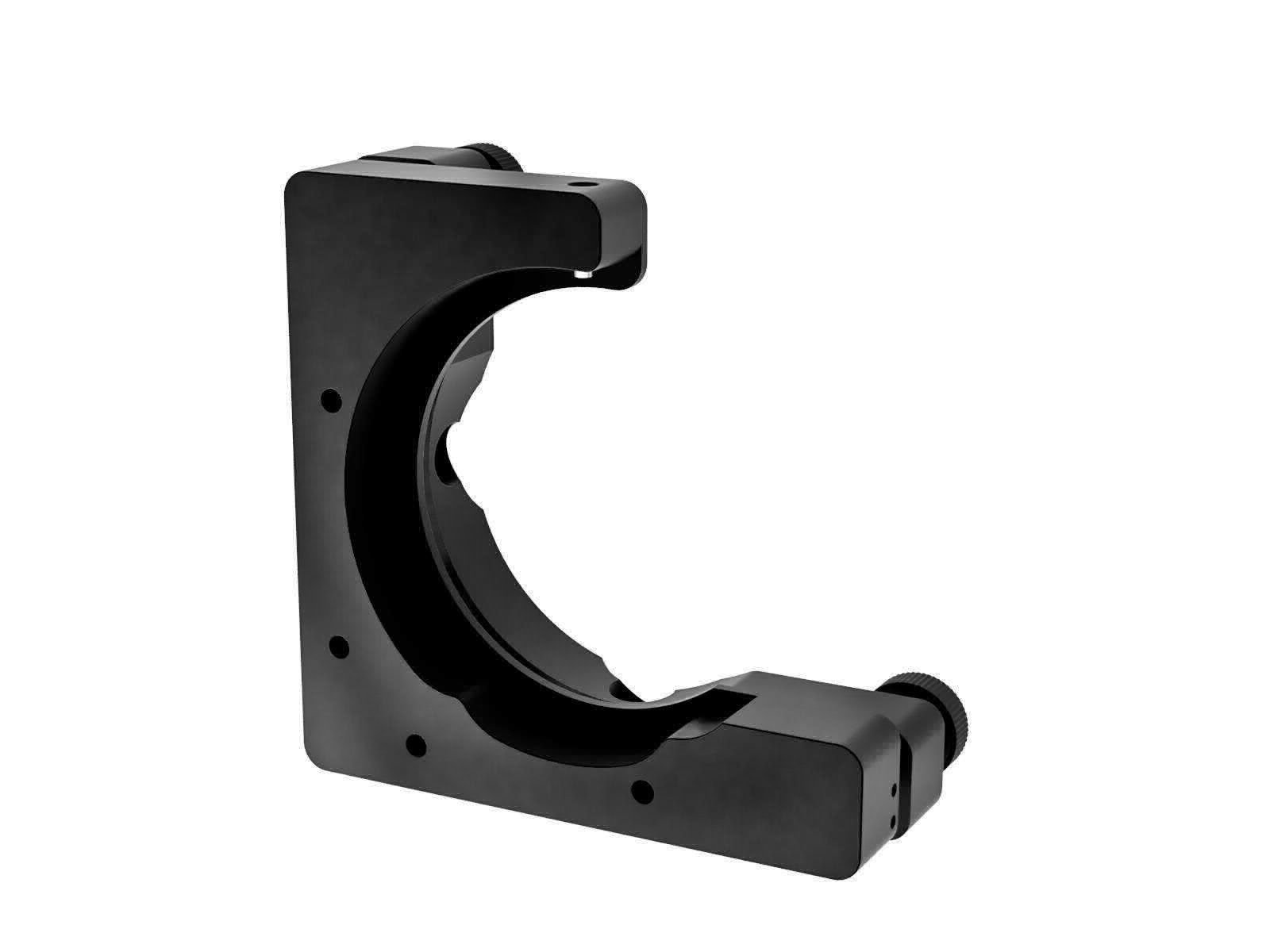

SIGMA西格玛   MHM-50.8-R     精密C形2维可调镜架

  • C形缺口的镜框，方便搭建近接光学系统。
  • 在MHG的基础上，进一步减小了厚度，增加了调整时的操作空间。
  • 采用侧面3点支撑固定镜片。
  • 没有螺纹环影响有效口径的问题，容易得到更大的反射和透射光束直径。

更多信息
目录编号W4540
RoHS是
CE否
资料下载


图纸下载



信息
  • 另外备有可锁定调整螺丝的MHG-NL系列镜架。
  • 可配合另售的立柱支架 (PST系列) 和M6的立柱 (RO系列) 使用。
注意
  • 立柱中心和镜面位置不一致。不太适用于45度入射角配置的，尤其是和光学导轨配合使用的场合。此时，我们推荐选用立柱中心和镜面位置一致的镜架 (MHI系列)。
  • 调整转动中心和镜面中心位置不一致。需要精细调整时，可选用调整转动中心和镜面中心位置一致的万向式镜架 (MHAN)。

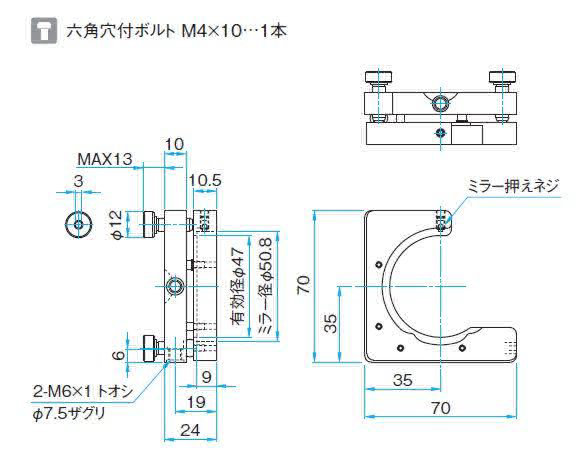

3D_CAD



技术指标
主要材料铝合金
表面处理黑色氧化
适用元器件外径φ50 mm, φ50.8 mm
适用元器件厚度5～9 mm
透射直径φ47 mm

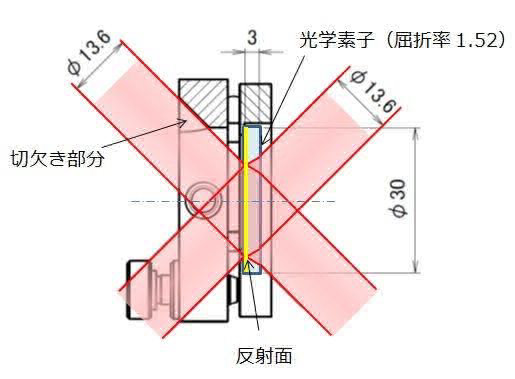

45度入射时十字光束直径φ24.1 mm
( 元件条件 厚度 5mm, 折射率 1.52 )
调整轴数2
调整范围 ( 俯仰 )±3°
调整范围 ( 方位 )±3°
分辨率 ( 俯仰 )约0.1°/周
分辨率 ( 方位 )约0.1°/周
自重0.104 kg
