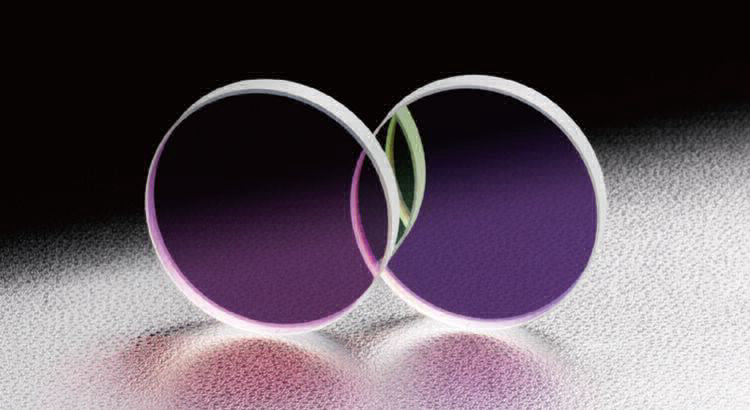

SIGMA西格玛 PSM33-25.4C03-10-550 多层电介质膜平板激光分光镜
◦由于使用多层电介质膜，几乎没有因为膜的吸收而引起的光量的损失，可以有效的分束光线。
◦由于是平板型半反射镜，透过基板时产生的波长分散或色差很小，重量也比较轻。
◦有不使光束产生变形的平行平板型，和因反面反射产生鬼影或干涉的影响很少的楔型平板两种类型。
更多信息| 目录编号 | W3021 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 信息 | ▶承接制造产品目录之外的尺寸或波长，分束比的光学零件。请利用客户问询单。
WEB参照/カタログコードW3802
▶要求保证反射波面精度或透过波面精度时，请联系我们。
▶楔型半反射镜最厚的地方，印有指向入射表面的箭头符号。
▶「波长特性数据」（仅供参考，EXCEL档案格式）请参考【这里】。 |
|---|
| 注意 | ▶使用激光等的直线偏光时，反射率或透过率随偏光方向变化。如果要严格调整分束比为1：1时，请45°倾斜偏光方向或使用圆偏光。
▶由于基板的折射率和厚度的作用，透过光的光路相对于入射光会平行移动数mm。（楔型半反射镜在平行移动的同时光束大约偏角30分）
▶ 用于45°之外的入射角时，透过率波长特性将产生变化。
▶入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。
▶技术指标的透过率是用P偏光和S偏光的平均值来表示的。 |
|---|
| 400·700nm透过率 | ＜80％ |
|---|
| 550nm透过率 | 67±3％ |
|---|
| 厚度 t | 3mm |
|---|
| 镀膜 | 正面 多层电介质膜
反面 防反射膜 |
|---|
| 表面质量 | 10−5 |
|---|
| 适用波长 | 400～700nm |
|---|
| 外径 φD | φ25.4mm |
|---|
| 基板面型精度 | λ/10 |
|---|
| 入射角度 | 45° |
|---|
| 平行度 | ＜5″ |
|---|
| 有效直径 | 外径的90% |
|---|
| 激光损伤阈值(参考值) | 2.1J/cm2(脉冲宽10ns，重复频率20Hz) |
|---|
