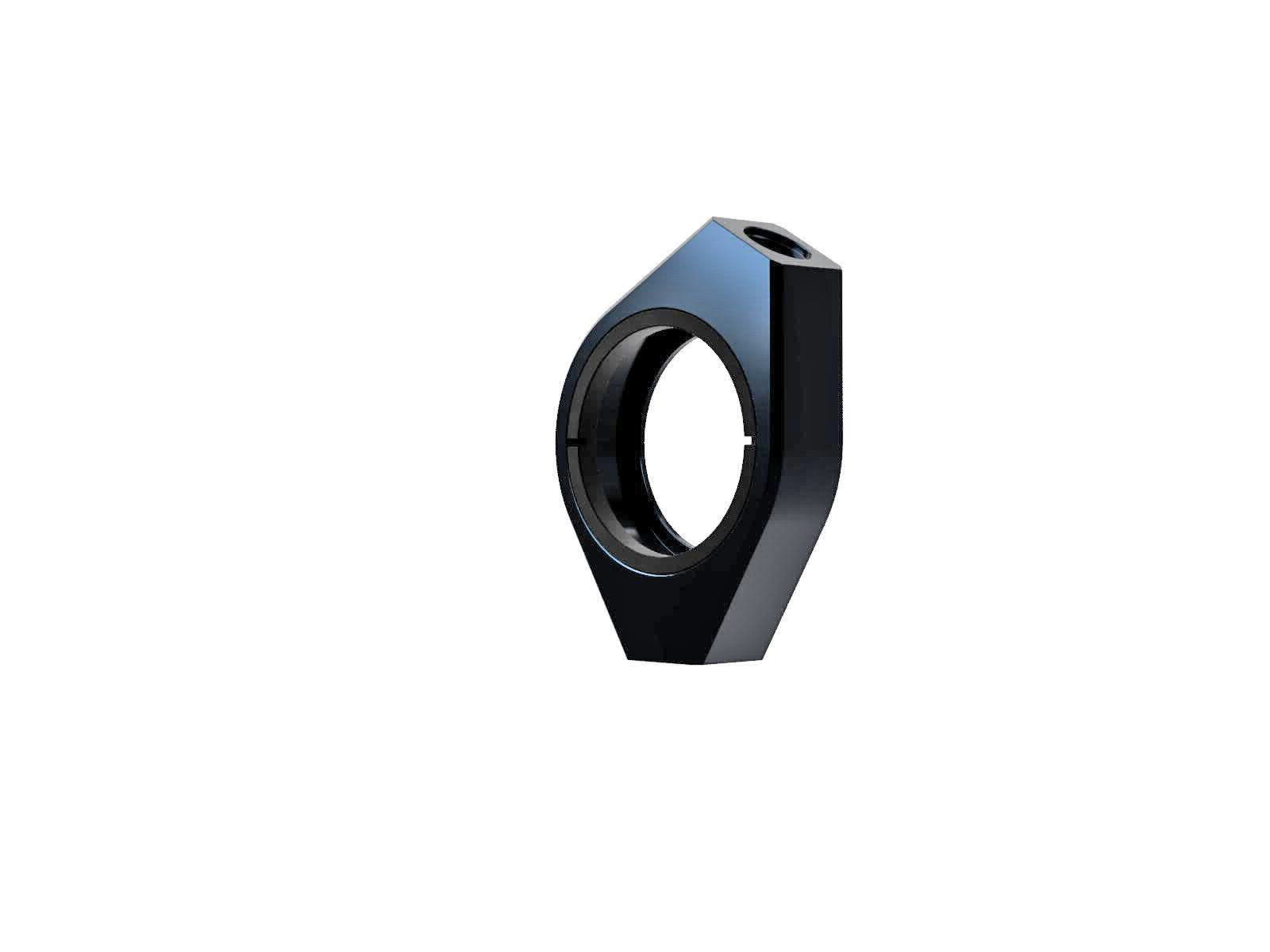

SIGMA西格玛 LHF-30AS-N 固定式镜架
◦卸掉小型镜架的立柱，改用支柱（PST-**）后，其光轴高度可更改为55mm或60mm。改变小型镜架的连接点，可更改为英制高度。
◦另外备有英制尺寸高度的立柱。
◦既可固定单透镜，也可固定更厚的消色差胶合透镜。
◦镜架外形小，便于减少光学器件的间距，容易实现光轴夹角较小的折返光路。
◦小型镜架采用树脂螺纹环固定，不容易损伤器件，固定牢靠。（不附带树脂垫圈）
更多信息| 目录编号 | W4015 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 图纸下载 |
|
|---|
| 信息 | ▶承接定制更改立柱长度。（如订货时指定了立柱长度的话，我们负责更换长度后出货。）长度差异太大时也会收取部分差额费用的，详情请咨询。
▶使用螺纹尺寸转换零件可以将镜架固定到有M4或者8-32UNC螺纹孔的 立柱上。
WEB参照/カタログコードW6078 |
|---|
| 注意 | ▶小型镜架内使用的树脂螺纹环和镜筒发生摩擦时，也许会产生树脂粉尘。如使用于超净环境或高功率激光时，建议选用铝质螺纹环（RR-**）。
WEB参照/カタログコードW4017-1 |
|---|
| 3D_CAD |
|
|---|
| 技术指标 | | 主要材料 | 铝合金 | | 表面处理 | 黑色氧化 | | 适用元器件外径 φA | φ30 mm | | 适用元器件厚度 | 3～12 mm | | 有效直径 φB | φ26 mm | | C | M30.85 P0.75 | | 光轴高度 D | 25 mm | | E | 7 mm | | F | 18 mm | | G | 18 mm | | H | 17.9 mm | | I | 50 mm | | J | 25.4 mm |
|
|---|
