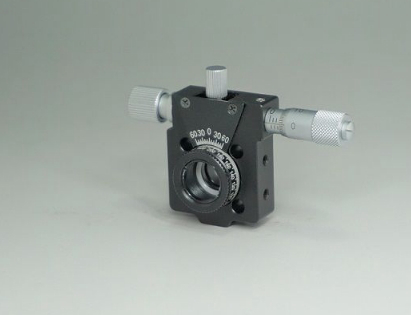

SIGMA西格玛 C16-KM-12.7M 笼式旋转调整支架 (微分头驱动型)
- 可以在360°范围内粗调与±5°范围内微调模式间切换。
- 型号末尾的-M/-PDM指明所安装的微调驱动器的种类，M代表手动调节微分头，PDM代表可远程控制的压电陶瓷驱动器。（微调范围为±5°）
- 可以使用对向锁紧机构锁定微调。
- C30系列和C32系列的旋转安装面上开有M3螺孔，可用于安装各种适配器。
- 旋转部分的侧面标记有角度刻度尺主尺，本体上标记有副尺，用于精确读取旋转角度。
更多信息| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 图纸下载 |
|
|---|
| 信息 | - 锁紧粗微调切换手拧螺钉可以切换到驱动器微调模式（±5°调整范围）。（微调操作时，需要充分松开对向锁紧机构）
- 锁紧粗微调切换手拧螺钉，调节对向锁紧机构使其刚好与微调机构接触的话，可以完全锁定旋转机构。
- 支架侧面开有M4螺纹孔，因此除了笼式系统，也可将其固定在各种接杆（如ROC，PST）上。
|
|---|
| 注意 | - 轻轻转动对向锁紧机构的旋钮，接触到微调机构后需要立刻停止转动。
- 如果继续转动旋钮，可能会把驱动器从支架上顶出来。
- 与旋转平台一样，不能在光学平台或面包板上直接固定此旋转支架。
- 请配合笼式系统或接杆使用。
- 由于刻度是直接刻在旋转部件上的，所以不能改变0°位置。
- 假如紧固力过大，或各处的紧固力差异过大的话，也许会影响导杆的插入和安装。
- 组装时，请别一下子拧紧螺钉。等整体结构组装成形后，顺序逐步均衡紧固各处螺钉。
|
|---|
| 组装 | 从导杆端面插入 |
|---|
| 适用元器件外径 | φ12.7 mm |
|---|
| 微分头最小读数 | 约2'1.32" |
|---|
| 导杆直径(间距) | φ4mm （16x16mm） |
|---|
| 自重 | 0.045 kg |
|---|
| 主要材料 | 铝 |
|---|
| 调整范围方位 | 360° |
|---|
| 适用元件厚度 | 3～6.5 mm |
|---|
| 调整范围方位 | ±5° |
|---|
| 表面处理 | 黑色阳极氧化 |
|---|
| 微分头刻度 | 2° |
|---|
| 有效直径 | φ10 mm |
|---|
