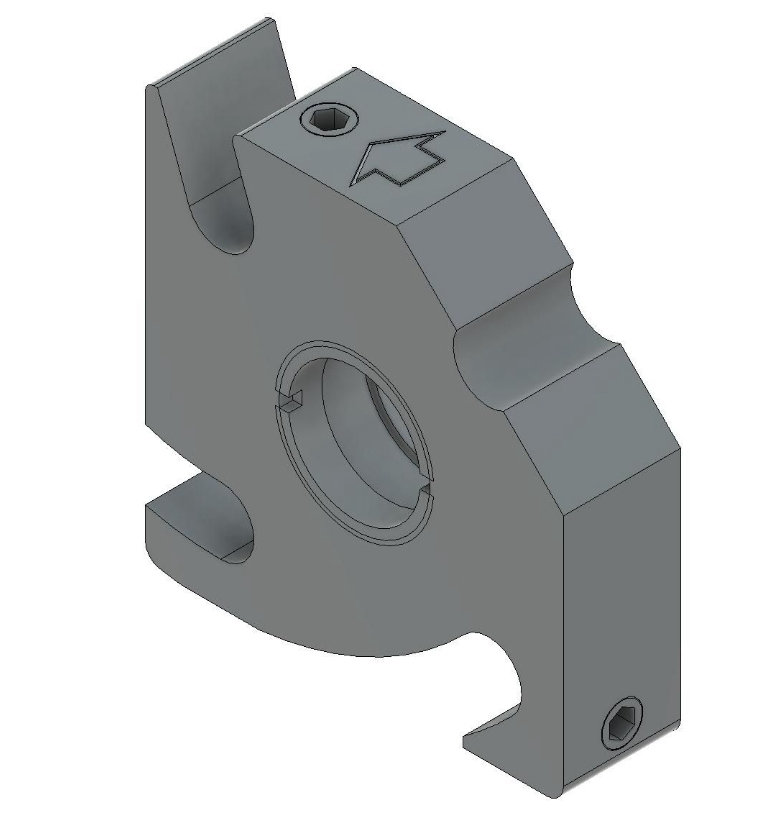

SIGMA西格玛 C16-SLFH-10 笼式用侧面插入式镜架（通孔）
◦ 笼式系统中，有使用φ6mm专用导杆的□32mm方形配置（C32系列）的尺寸系列，还有□30mm方形配置（C30系列）和□60mm方形配置（C60系列）的规格。之外，还有更小型化的，使用φ4mm导杆的□16mm方形配置（C16系列），共4种规格。
◦ 笼式系统中使用的固定板有2种类型，侧面追加型和端面插入型。侧面追加型，可在成形的系统下追加或拆卸，但端面插入型不能如此使用、但具有更好的牢靠度。
◦ 固定板可在光轴方向沿导杆滑动，所以，不需要使用平台便可实现透镜，或摄像头的对焦。
更多信息| 目录编号 | W4707 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 图纸下载 |
|
|---|
| 信息 | ▶如需要在其他部件上固定笼式结构，或网站上没有登载的零部件时，请垂询。
▶关于使用笼式结构的光学系统，请来信垂询。 |
|---|
| 注意 | ▶假如紧固力过大，或各处的紧固力差异过大的话，也许会影响导杆的插入和安装。
▶组装时，请别一下子拧紧螺钉。等整体结构组装成形后，顺序逐步均衡紧固各处螺钉。
▶假如光学系统过大过长过细的话，支架也许会变形或震动，导致光学系统不稳定。 |
|---|
| 组装 | 从导杆的侧面插入 |
|---|
| 光学镜片的固定方法 | 两侧采用同样的螺纹环，从两侧拧紧固定 |
|---|
| 适用元器件外径 | φ10mm |
|---|
| 导杆直径(间距) | φ4mm （16x16mm） |
|---|
| 自重 | 0.011kg |
|---|
| 主要材料 | 铝合金 |
|---|
| 适用元器件厚度 | ～3mm |
|---|
| 表面处理 | 黑色氧化 |
|---|
| 有效直径 | φ7mm |
|---|
