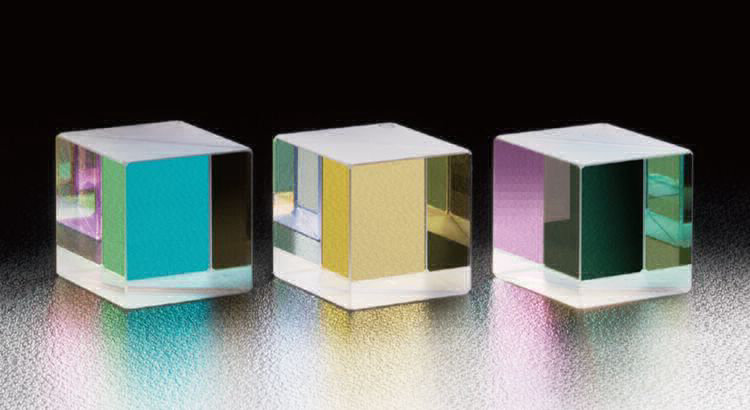

SIGMA西格玛 CSM33-20-550 多层电介质膜立方体分光镜
◦在白光或可见光LED光源的宽波长谱区具有正确的分束特性。
◦由于使用多层电介质膜，光量的损失很小，可以有效的分束光线。
◦由于是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与有效直径尺寸相同时，透过光或反射光不会渐晕或变小。
更多信息| 目录编号 | W3020 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 信息 | ▶承接制造产品目录之外的尺寸或波长，分束比的光学零件。请利用客户问询单。
WEB参照/カタログコードW3802
▶要求保证反射波面精度或透过波面精度时，请联系我们。
▶「波长特性数据」（仅供参考，EXCEL档案格式）请参考【这里】。 |
|---|
| 注意 | ▶请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时，分光波长特性可能会不同。
▶使用激光等的直线偏光时，反射率或透过率随偏光方向变化。如果要调整分束比为1：1时，请45°倾斜偏光方向或使用圆偏光。
▶入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。
▶由于材料的折射率和玻璃厚度的影响，透过光或反射光会发生波长分散。而且，在收缩或发散的入射光线中使用后，可能产生色差或球差。
▶技术指标的透过率是P偏光和S偏光的平均值来表示的。 |
|---|
| 400·700nm透过率 | ＜80％ |
|---|
| 550nm透过率 | 67±5％ |
|---|
| A＝B＝C | 20mm |
|---|
| 镀膜 | 斜面 多层电介质膜
侧面4面 防反射膜 |
|---|
| 表面质量 | 20−10 |
|---|
| 适用波长 | 400～700nm |
|---|
| 入射角度 | 0° |
|---|
| 有效范围 | 外形尺寸85%的正方形内切圆 |
|---|
| 激光损伤阈值(参考值) | 0.3J/cm2 (脉冲宽10ns，重复频率20Hz) |
|---|
| 基板面型精度 | λ/4 |
|---|
| 透过光束偏角 | ＜5′ |
|---|
| 入射光的偏光条件 | 非偏振光
45°方向的直线偏光或圆偏光 |
|---|
