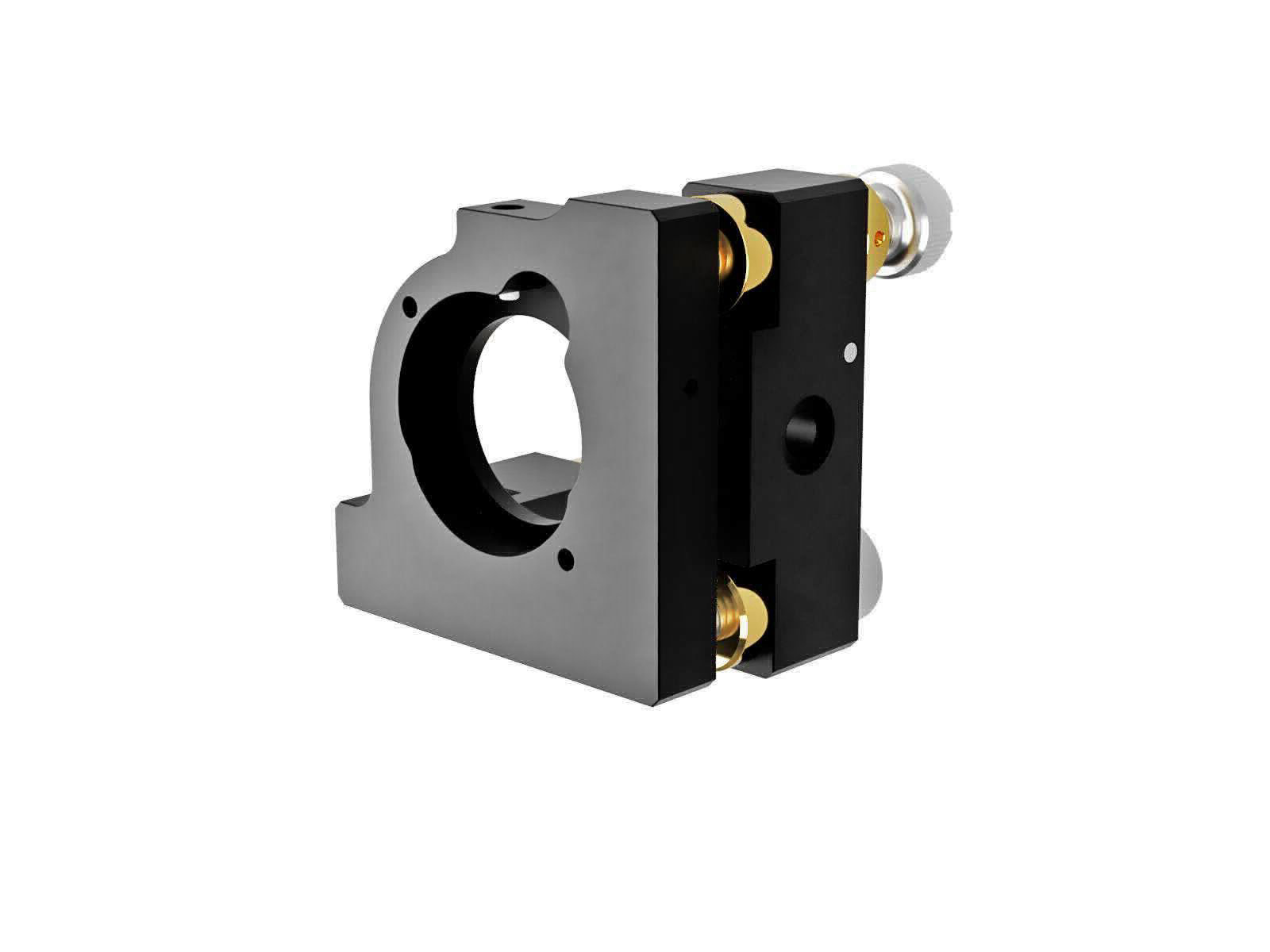

SIGMA西格玛 MHG-MP30-NL NOMI LOCK™2维可调镜架
◦维可调镜架构造简单，刚性和稳定性好，被广泛用于干涉仪和激光谐振器内。
◦有高稳定型的MHG-HS，和量产型的MHG-MP的两个系列。
◦高稳定型的MHG-HS镜架的旋钮较大，除了两个调节点外，其支点也可以调节，可以调节反射镜在垂直方向的位置。

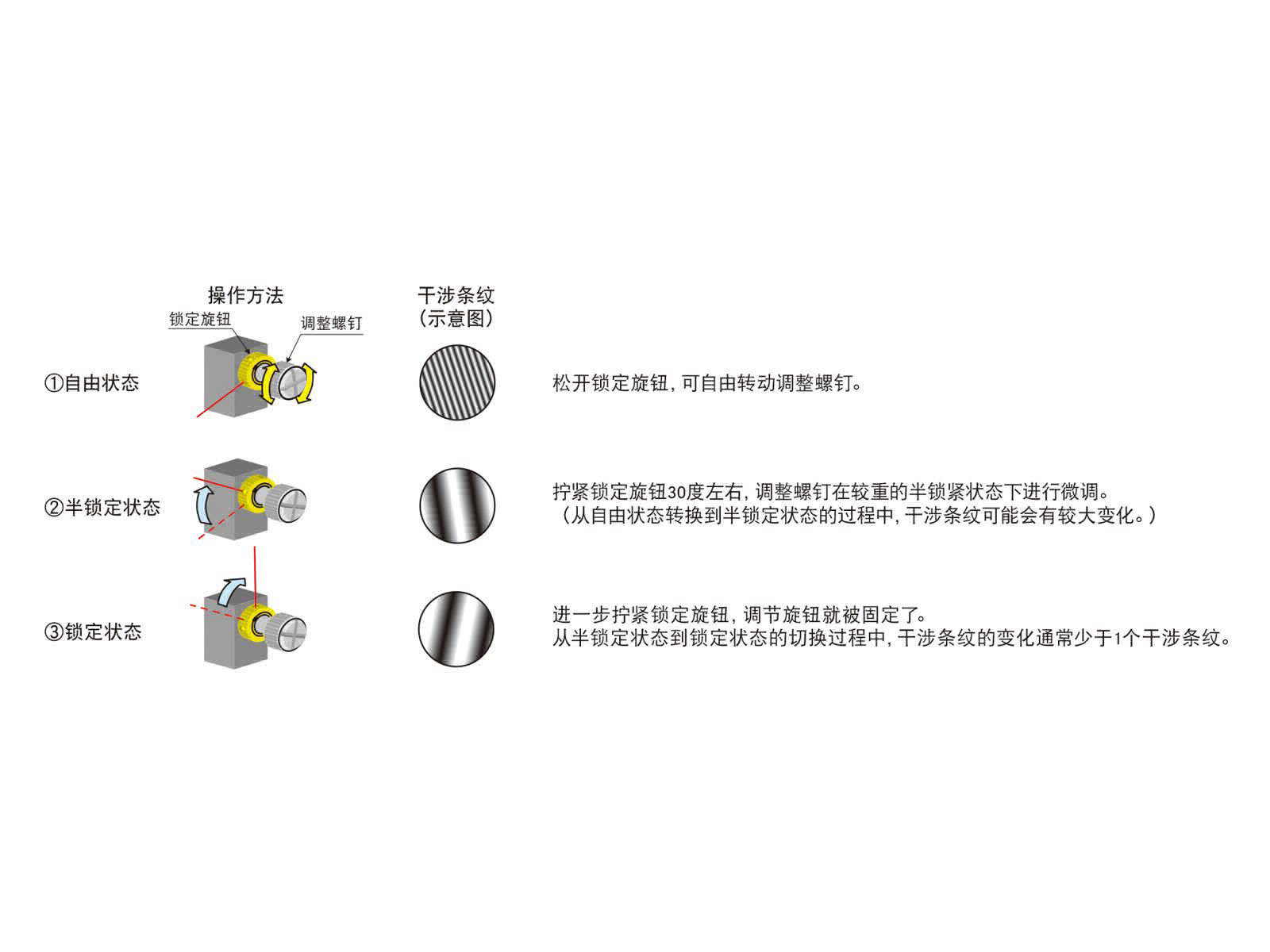

◦在干涉仪中使用NOMI LOCKTM时，其光轴变化可小于一个干涉条纹。（有个人差异）
◦采用侧面螺钉固定反射镜，容易调节紧固力的大小。
◦没有螺纹环等的制约，反射光束和透射光束都可获得更大的通光口径。
◦有高稳定型的MHG-HS，和量产型的MHG-MP的两个系列。
◦高稳定型的MHG-HS镜架的旋钮较大，除了两个调节点外，其支点也可以调节，可以调节反射镜在垂直方向的位置。
◦在干涉仪中使用NOMI LOCKTM时，其光轴变化可小于一个干涉条纹。（有个人差异）
◦采用侧面螺钉固定反射镜，容易调节紧固力的大小。
◦没有螺纹环等的制约，反射光束和透射光束都可获得更大的通光口径。
| 目录编号 | W4001 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RoHS | 是 | ||||||||||||||||||||
| CE | 否 | ||||||||||||||||||||
| 资料下载 | |||||||||||||||||||||
| 图纸下载 | |||||||||||||||||||||
| 信息 | ▶可在安装立柱（PST：另售）或安装顶端M6的立柱（RO：另售）。 ▶量产型（MHG-MP）可用M4的内六角螺栓直接固定在平台或其他台面上。 ▶量产型（MHG-MP）附带NOMI LOCKTM的专用锁定扳手。 | ||||||||||||||||||||
| 注意 | ▶量产型（MHG-MP）的旋转中心在反射镜的外侧（镜架的支点处）。 ▶在平面上固定高稳定型的MHG-HS时，请使用专门的立柱安装板（MHG-**BPRO）。 WEB参照/カタログコードW4002 ▶使用了立柱安装板（MHG-**BPRO）后，光轴会增高10mm。 ▶反射镜镜架的限位是在反射镜的背面，所以反射镜的厚度不同时，反射面的位置也是不同的。 | ||||||||||||||||||||
| 3D_CAD | |||||||||||||||||||||
| 技术指标 |
|
